產品選型

注意事項：

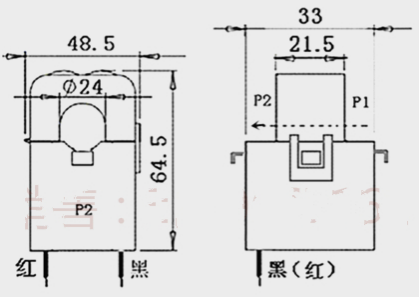

1．電流變換器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。

LN6JZ-lora無線lora網關

LN6JZ-lora基站是一種基于 Lora 協議的無線通信網關/基站，接入各類應用節點的Lora 終端，采集到的信息通過線以太網方式傳送到服務器。該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供 1 個以太網 LAN， 1 個 WIFI 接口，支持 WIFI 無線配置管理和在線升級，支持 GPS 定位，支持 220V 市電、POE 供電、太陽能、直流電源等方式供電。

針對本項目的產品清單

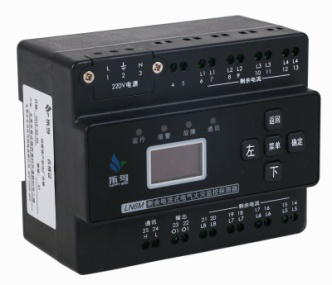

初步估計本項目需要安裝250個左右的LN6M-L1T4A3V3電氣火災監控探測器設備，需要在平面圖提供lora的無線通訊服務，考慮到本項目的面積超過11km最大處，不需要安裝多基站服務，所有采用一個LN6JZ-lora無線lora網關，一個工業路由器AR111-S 4口企業級千兆路由器網關，一臺戴爾（DELL）PowerEdgeT30服務器。

項目報價

施工方案

鑒于該工程質量目標高，施工場所多，雖然無需布線但需要停電的特點，我公司將集中人力保質量、保安全，做到高質量高速度的完成施工，使客戶滿意。 

搞好各部門間協調配合，組織好配合施工，穿插施工，在停電不影響銀行正常工作的時間段進行停電施工作業，在安裝施工作業前，能預先加工的預先加工，預先加工后等待安裝。

本工程施工涉及到停電作業，為了降低停電次數、縮短停電時間，

將停電對銀行造成的影響降到最低，將工程施工都分為兩個階段： 

第一階段 用電安全探測器安裝（不需要停電）                依依照《銀行電氣安全系統配置》將各設備所用的探測器、電源線纜根據現場情況安裝到位。 

     第二階段 電壓采樣接線（需要停電）              

依照《銀行電子配置清單》協調停電，將所有設備安裝到對應的回路上，且設備所用的 AC220V電源接好以及探測器三相線路取電壓。

具體施工方案如下：

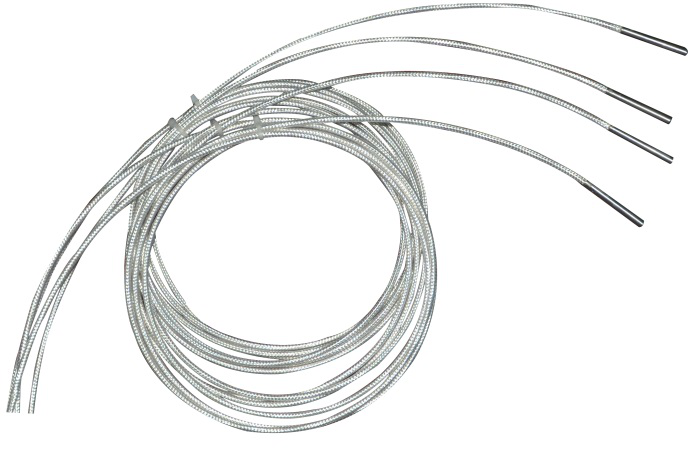

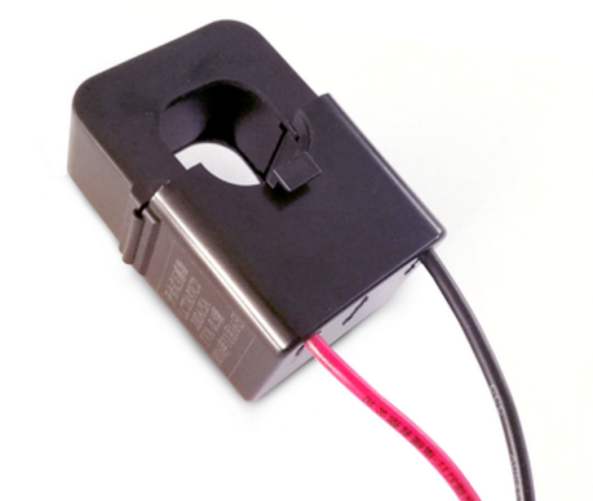

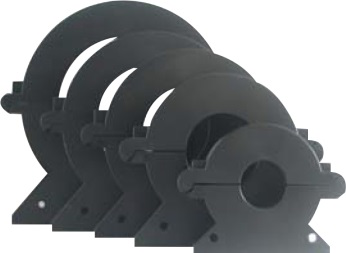

電柜內背面安裝固定板，固定板上安裝導軌，后將發智慧用電管理終端模塊安裝在導軌上。溫度傳感器用高溫扎帶固定在對應監測回路空開的下口線纜上。探測器的電源在柜內取，電源要通過小空開來起到保護作用，電流互感器是開口型的，套在空開下口的電纜上,零序電流互感器要注意不能把地線包含在圈內。剩余電流互感器現場的三相線和零序線（ABCN）需要同時穿過互感器，互感器連根引線連接到監控探測器，為了以后維修方便，安裝于下端口處較好，安裝時要停電。安裝時斷開空開，注意驗電放電，禁止帶電作業。斷電前與使用單位相關管理人員聯系好，不能影響銀行正常運作。

現場安全用電措施 

1. 在拉設備電源時，電線均應完好沒有破損，且不得亂拖亂拉。 
2. 所有移動電具在使用時，須在漏電開關保護之中，電線無破損，插頭插座應完整，嚴禁不用插頭而用電線直接插入插座內。 
3. 各類電動工具，要管好、用好，嚴禁機械帶“病”運轉，各類防護罩應完備無缺。 
4. 電氣設備所使用保險絲的額定電流應與其負荷容量相適應。禁止使用其它金屬代替保險絲。 

各種電氣設備電源線絕緣不準有老化、破壞、漏電等現象。

施工安全措施 

1. 進入施工現場前，應首先檢查施工現場及其周?chē)h(huán)境是否達到安全要求，安全設施是否完好，明確裸露導線是否帶電。停電后要驗電放電，再進行施工。 
2. 施工現場各種設備、材料及廢棄物要放整齊，有條不紊，保持道路暢通。 
3. 配電箱內使用電動工具時，做好防護措施，防止破壞內部線纜。 
4. 用梯、凳登高做業時，下邊應有人扶牢，下層人員應戴好安全帽。

竣工驗收

1. 工程資料由項目工程技術人員在施工過程中編制、收集，由項目資料員積累、保管、整理而成；竣工后，由項目部資料員整理裝訂成冊，必要時由專門的檔案管理員指導、幫助項目部資料員整理。
2. 遞交工資料整理時做到分類科學、規格統一、便于查找、字跡清晰、圖形規整、尺寸齊全、簽章完整、沒有漏項，且不得使用鉛筆、一般圓珠筆和易褪色的墨水填寫和繪制，便于工程歸檔。
3. 項目驗收標準符合國家相關法律法規的要求，能通過消防局驗收，以及甲方提出的合理而且可完成的要求。
4. 項目的交付使用，施工方負責培訓和現場點位的交接，把現場系統能夠順利的讓甲方人員正常操作使用。

售后服務及保障措施

系統維護和技術支持目標

北京樂鳥科技公司擁有一支受過良好培訓且富有經驗的技術支持服務隊伍，對系統運行中可能出現的技術問題完全有能力做好完整、及時、貼身的技術服務，在售后服務和技術支持過程中，公司將在項目進行和售后服務過程中協調并努力解決各方面的問題，為用戶創造可靠的在線業務環境。

系統維護和技術支持的范圍

所有與本項目有關的軟件、硬件、網絡都在售后服務和技術支持的范圍內。

系統維護和技術支持的原則

為客戶切實解決問題，在項目進行的任何一個階段均會詳細考慮用戶的實際情況，保護用戶的軟硬件投資。為用戶提供詳實、周到的解決方案和全方位的技術支持，確保岳陽市智慧消防項目的網絡等硬件、軟件系統在整個項目生命周期內所有的技術問題均可以得到我公司的幫助和支持。

系統維護期

硬件設備運抵客戶方之日起，即進入了售后服務期。北京樂鳥科技有限公司會對項目所提供的所有硬件設備根據廠商提供的標準保修期限進行保修。對于在保修期內正常使用過程中出現的設備損壞，公司將會對設備提供免費的上門維修服務，對于由于非正常使用造成的設備損壞或保修期后的設備損壞，承建單位僅收取所損壞的零部件的更換或維修費用、相應的運輸費用。

安全咨詢、通告服務概況

公司盡可能為用戶提供盡量全面的安全知識、安全技術咨詢服務，為用戶解決安全問題，并為用戶主動提供最新的安全技術動態信息，從人員安全技術提高的角度來解決安全問題。

定期檢查服務

在保修期內，每年進行定期系統狀況巡檢。我公司應為本工程安排專業的、富有經驗的資深工程師，在所有定期檢查服務期間資深工程師不能更換。資深工程師通過網管及其它技術手段全面地檢查網絡情況，檢查內容應涉及詳細設計中的所有內容，檢查后需對網絡運行狀況做出評估，提出修正、改進、完善的意見和具體方案，并提交書面報告。

服務方式

公司將為智慧用電項目提供電話技術支持、現場技術支持、設備維修支持、技術人員輔導、用戶回訪技術支持、緊急情況方案支持等方式的售后服務和技術支持。

電話技術支持

1. 接到客戶電話咨詢或故障投訴后，咨詢?nèi)藛T搜集全面故障信息并組織技術人員對故障現象進行分析，并對用戶故障進行明確響應并向用戶通報問題解決時間及方案。
2. 對于涉及到非承建單位自主開發軟硬件產品的質量問題，承建單位將與相關廠商積極溝通，保證在第一時間內解決客戶遇到的問題。

現場技術支持

在系統運行過程中，技術服務人員搜集全面故障信息并對故障現象進行分析后，對于不能通過電話溝通協調解決的問題或其他廠商提供的產品和服務將根據具體情，為用戶提供現場技術支持。

對于由于客戶原因帶來的強制性設備參數和實際場地的改變，凡屬于本項目合同范圍內的硬件設備，均提供免費再安裝業務。

設備維修支持

本系統采用的硬件設備，凡在該硬件產品廠方保修期內如果發生以下情況：非人為原因造成設備短缺和損壞、發生故障和障礙、性能和技術指標達不到技術規范書的要求，承建單位均負責與廠方協調免費補發、修理和上門更換。對于補發、修理或更換后的設備，其運行期或保修期順延的交涉工作也由承建單位與廠方進行協調。

用戶回訪技術支持

定期用戶電話和上門回訪幫助用戶發現系統潛在的問題，解決用戶在實際使用過程中遇到的困難。承建單位將對用戶進行電話回訪和上門回訪，查找系統運行隱患，保證系統安全運行。

緊急情況技術支持

系統在運行過程中往往會受到許多突發因素的干擾產生一些不可預見的問題。根據我們以往項目的經驗，系統運行過程中可能會出現以下幾類突發性問題——設備損壞、線路故障、軟件錯誤、操作失誤。

響應時間

1. 我公司實行7*24小時全線服務。
2. 當接到客戶的報修電話時，客響中心會詳細記錄您的信息，并在30分鐘內再次與客戶取得電話聯系，確定工程師到達客戶現場的時間，各地市在兩小時內派出。
3. 如果客戶所在地點沒有我公司委托服務機構，則需要增加在途時間。
4. 上門服務工程師如果遇到特殊情況當場不能解決，我們的服務工程師會和客戶協商，得到客戶的同意后將機器帶回委托服務機構維修，維修好后無償將機器送回，或者與客戶預約第二次上門的時間再次上門。
5. 為保證客戶的數據安全，請客戶及時對您認為重要的數據自行備份。我公司不負責提供免費數據備份及恢復服務，也不承擔相應的法律責任。
6. 當客戶的設備出現硬件故障，且設備部件超出保修期或自身原因無法保修時，客戶需要自行購買維修所需備件，我公司工程師只向客戶做相應建議，但不得向客戶直接銷售備件。

培訓管理

系統管理員培訓

為了保障元智慧用電項目正常、高效運轉，公司十分有必要對系統的管理人員和操作人員實施系統的培訓，幫助他們熟悉和掌握整套系統的運作方式，更好的使用系統，提高工作效率。

整個項目建設完成投入使用之后，僅僅依靠產品廠商和系統集成商的維護力量是不夠的，需要用戶有專門的維護人員對整個系統進行維護。具體培訓人員數量、內容和費用可由我公司與用戶協商，并提供建議方案。

培訓對象

高級管理人員：即指揮中心的領導或管理人員，公司將負責為他們提供一套完備的智慧用電系統運作管理的培訓方案。

統維護管理人員：即系統管理員，負責指揮中心日常運營維護的技術人員，公司將負責為他們提供一套針對系統優化、管理、維護的培訓方案，掌握系統維護及使用技巧，掌握指揮調度系統軟件以及期配套系統的使用。培訓方式主要采用現場培訓與授課培訓兩種。

系統操作人員：即指揮中心日常運作的工作人員，公司將負責為他們提供一套針對系統使用、操作及基本維護的培訓方案。

培訓時間：根據客戶需求具體安排。

培訓方式：采用集中培訓、現場培訓以及其他適合用戶的培訓方式相結合。

培訓目標：了解岳陽市智慧用電項目建設的目的和基本內容，明確自身在系統建設過程中擔當?shù)呢?zé)任和所起的作用。

系統地掌握應急指揮信息系統的管理和維護知識，使學員能夠成為應急指揮信息系統系統正常運轉的有力保障，熟悉并了解系統設計與集成、整體操作與維護培訓、各項功能實現、設備基本維護、軟硬件安裝與調試、各軟件系統的配置、各種設備使用和故障排除等。

達到以下培訓目標：了解應急指揮系統建設的目的和基本內容，明確自身在系統建設過程中擔當?shù)呢?zé)任和所起的作用。

鑒于以上思想，我公司總結多年用戶培訓的經驗，按照全面了解、分類培訓、考核反饋的原則，形成了一套完整、有效、可行的培訓思想和方法，即在充分了解客戶的現有水平狀況的基礎上，針對領導干部、業務人員和技術維護人員的不同需求，分類進行培訓，從而達到事半功倍的效果；在培訓過程中，科學地劃分階段，每個階段設有考核，及時反饋學員的學習狀況，以便有效地調整培訓進度、課程安排以及師資力量.
