項目背景

目前，對于建筑消防用水的管理方式仍然停留在人工階段，這種人工監管僅僅靠現場記錄表證明消防栓設施的正常性，存在較大缺陷，導致漏報、誤報嚴重，無法滿足對消防供水設施實時掌控的需求。同時，采用人工監管人員勞動強度大，智能化程度低，沒有對于建筑消防用水的智能識別、分析和處理功能，缺乏及時、自動報警、證據自動留存功能，以致建筑消防供水系統形同虛設，一旦發生火災將給消防滅火工作帶來的巨大的困難，同時也給人民群眾的生命財產 造成了巨大的損失。

戰略意義

為了解決消防用水水壓、管理不當帶來的一系列安全隱患，北京樂鳥科技有限公司從消防管理工作的實際需求出發，研發了“建筑消防水監測系統”。系統通過在關鍵部位安裝液位或壓力傳感器，(如：消防水池、消防水箱、末端水壓) 實現對消防供水設施關鍵參數收集與整合上報。通過樂鳥119云平臺實時分析，針對出異常情況實時推送警示提醒信息，定期形成運行報告，實時掌控消防供水系統的狀態。

消防水源監控系統能夠?qū)崿F(xiàn)對消防水源管網水壓的準確、實時多點并發監測，通過對水壓值動態分析，保證消防水箱和消防水池的水位處于正常范圍內，確保消防管網系統通暢。當水位或管網系統發生異常時能夠迅速發出報警信息，并通知相關人員及時排查消防水源隱患。系統構成其主要功能包括：

（1）建筑消防水系統（噴淋系統、消防栓系統）監測點水壓/水池液位遠程實時監控；

（2）消防水壓及水位異常實時分級報警；

（3）消防管網監測反饋聯動控制；

（4）本地消防管網監測節點巡檢信息展示；

（5）終端故障（傳感器缺失、設備通訊故障）自診斷；

（6）火災最優消防水源快速定位。

系統組成

液位計

采集水位，水壓。

水壓表

采集消防水管內水壓。

水位監控探測器

對水位、水壓的原始信號處理，本地的聲光報警，遠程上報樂鳥云119平臺。







系統功能：

全時掌握水壓變化，確保運行正常。

實時監測消防用水的水位、水壓的狀態數據，能夠第一時間發現消火栓系統、噴淋系統、水池水箱的異常情況、確保消防用水的健康運行。解決了傳統人工試水巡查間隔長、工作繁重，消防用水檢查難、確認難的問題，減少建筑消防缺水、少水帶來的安全隱患。

實現消防用水可視化管理，提高系統管理便捷性。

樂鳥云119平臺監控中心一旦收到消防用水報警信息，平臺會自動發出報警聲音，同時，實時數據和歷史趨勢的曲線展示，解決了原有模式難以及時發現的水管爆管、接錯慢漏問題。

提高消防安全感知能力

通過云平臺智能分析、精確布置的新型防控模式。加強消防網格化管理，提供精確的指導，提升智慧消防物聯網的運行管理水平。

有效實現“預防為主，防消結合”的工作方針

通過建設智慧消防物聯網云平臺，能接收建筑消防設施運行的狀態信息，進行消防安全管理、實時消防檢查，提高消防監督效率，真正做到“預防為主，防消結合”的工作方針。



方案優勢：

1. 易安裝：設備輕巧，便于安裝，維護工作量小；
2. 品牌傳感元件：規模驗證，品質優良；
3. 響應速度快：異常數據實時上傳；
4. GIS信息系統融入：借助GIS地理信息系統，對發生報警、故障等地點進行準確快速定位。
5. 免去人工巡檢的繁瑣工作，提高維保工作效率；
6. 避免因消防栓漏水或不合法取水造成的損失；
7. 提高單位安全信息化管理水平。



平臺系統

消防水監控平臺，為各級用戶提供真實、有效、實時的消防設施的各類運行信息，包括警情、故障、值班人員信息、維保人員信息等，并對數據信息進行分類、監控、維護、分析等，實現人防與技防的有機結合，全面提高消防監測、主動防控與快速響應水平。實時水壓查看、消防動態、消息發送、個人管理等功能模塊，通過與統一數據平臺數據交互，準確快速獲取數據，清晰明確定位原因，輕松便捷處理問題，實現消防數據處理的全過程跟蹤管理。

如下圖所示。



手機APP掃碼上限

安裝完成以后，開始設置相關參數。

首先將設備添加到云平臺上，添加方法，有兩種：

① 通過手機APP掃碼添加。（推薦使用，下面詳細介紹）

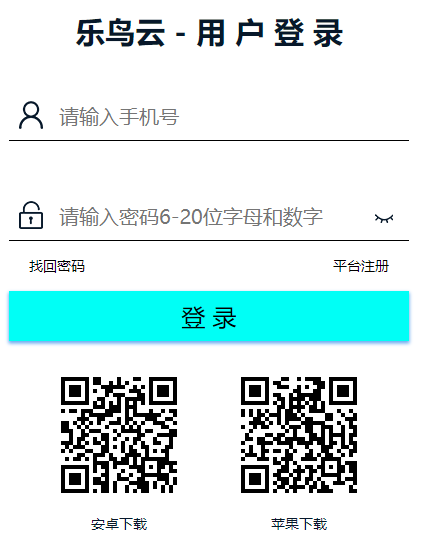

② 通過網頁WEB端添加，登錄界面如下。

注：登錄網址和手機APP下載地址：http://www.lny119.com/





通過手機APP掃碼添加，具體內容如下：

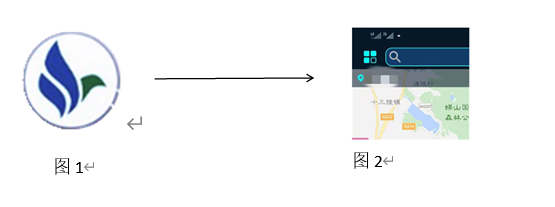

1）、打開樂鳥云119手機APP，如圖1，然后點擊功能菜單，如圖2。

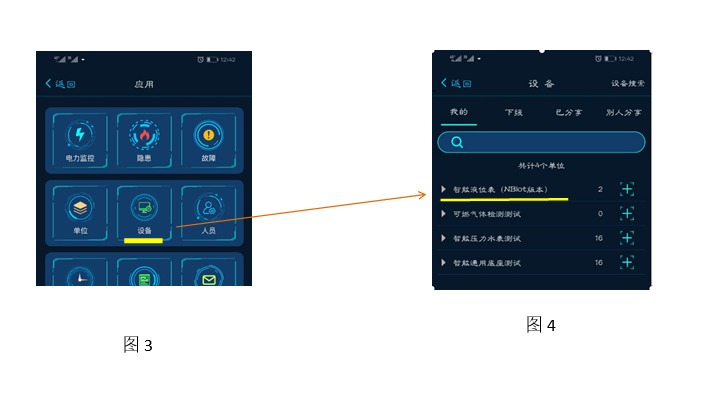

2）、點擊功能菜單位置，進入應用程序界面，如下圖所示。

然后找到設備圖標，點擊進入，之后找到液位表相關的單位，點開加號

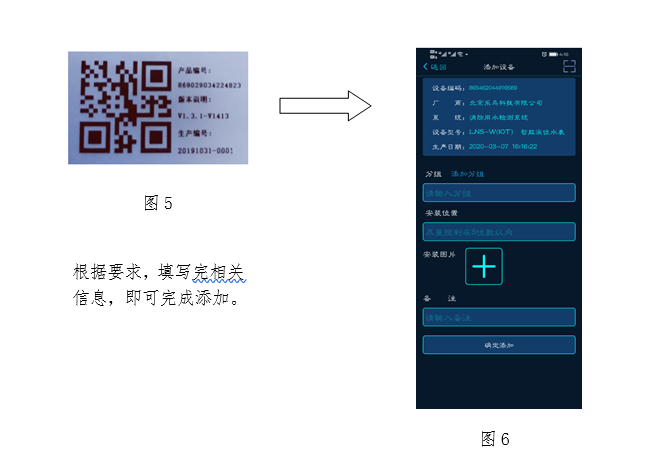

掃描設備側面的二維碼添加即可。

注意：沒有單位的需要新建一個單位。

設備添加成功以后，開始進行參數設置，具體操作內容，如下：

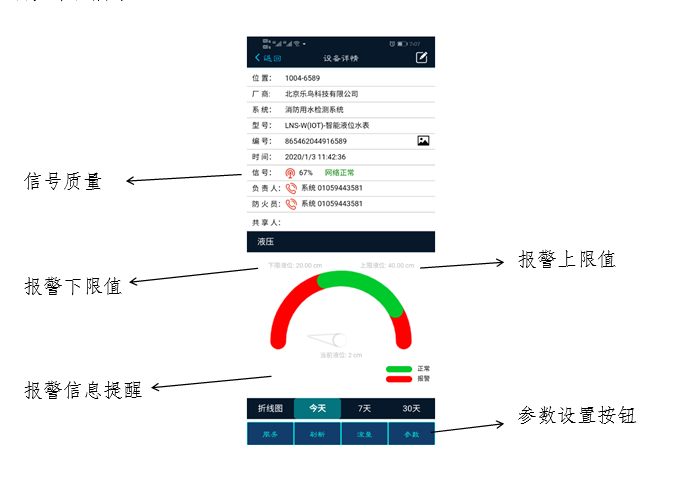

1）、設備添加成功以后，在設備管理里找到相應的設備，點擊進入，界面如下圖所示。

點擊參數設置按鈕，進入?yún)?shù)設置界面，如下圖所示



此處，需要根據當?shù)氐膶?shí)際液位值，設置液位下限值和液位上限值，定時時間一般設置為6小時，可設置的時間范圍為1—24小時，推薦設置成6的倍數，如6小時、12小時、18小時、24小時。

報警參數，舉例：

液位下限：20cm

液位上限：40cm

上傳頻率：6

參數填寫完成后，點擊保存參數，等待30秒以后，再點擊一下液位表上面的按鍵，然后等待2分鐘以上，即可自動完成參數下發設置。

參數設置完成后，點擊返回即可。

注意：設置參數時，不可頻繁點擊，點一次即可。

到此為止，設備已經設置完成，可以正常使用了。

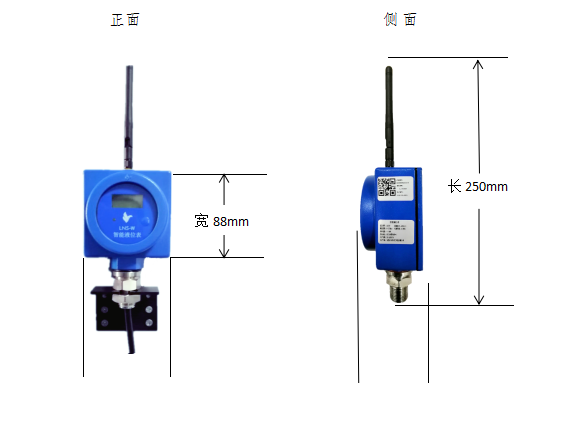

產品尺寸與安裝示意圖

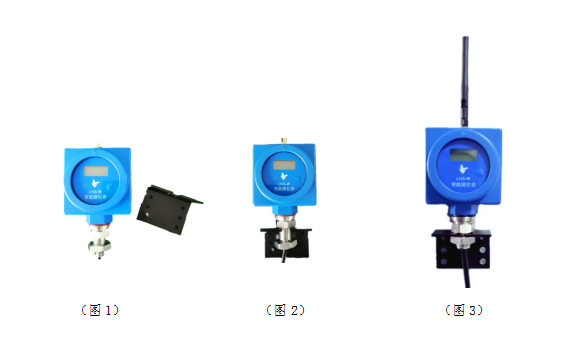

產品安裝

1. 取下螺紋上的螺母。
2. 套上固定架。
3. 將螺母擰緊。
4. 找個合適的位置，用自攻釘將固定架固定住即可。



注意事項：

水表的安裝位置，要原離磁場或者信號屏蔽強的地方。











售后服務及保障措施

系統維護和技術支持目標

北京樂鳥科技公司擁有一支受過良好培訓且富有經驗的技術支持服務隊伍，對系統運行中可能出現的技術問題完全有能力做好完整、及時、貼身的技術服務，在售后服務和技術支持過程中，公司將在項目進行和售后服務過程中協調并努力解決各方面的問題，為用戶創造可靠的在線業務環境。

系統維護和技術支持的范圍

所有與本項目有關的軟件、硬件、網絡都在售后服務和技術支持的范圍內。

系統維護和技術支持的原則

為客戶切實解決問題，在項目進行的任何一個階段均會詳細考慮用戶的實際情況，保護用戶的軟硬件投資。為用戶提供詳實、周到的解決方案和全方位的技術支持，確保岳陽市智慧消防項目的網絡等硬件、軟件系統在整個項目生命周期內所有的技術問題均可以得到我公司的幫助和支持。

系統維護期

硬件設備運抵客戶方之日起，即進入了售后服務期。北京樂鳥科技有限公司會對項目所提供的所有硬件設備根據廠商提供的標準保修期限進行保修。對于在保修期內正常使用過程中出現的設備損壞，公司將會對設備提供免費的上門維修服務，對于由于非正常使用造成的設備損壞或保修期后的設備損壞，承建單位僅收取所損壞的零部件的更換或維修費用、相應的運輸費用。

安全咨詢、通告服務概況

公司盡可能為用戶提供盡量全面的安全知識、安全技術咨詢服務，為用戶解決安全問題，并為用戶主動提供最新的安全技術動態信息，從人員安全技術提高的角度來解決安全問題。

定期檢查服務

在保修期內，每年進行定期系統狀況巡檢。我公司應為本工程安排專業的、富有經驗的資深工程師，在所有定期檢查服務期間資深工程師不能更換。資深工程師通過網管及其它技術手段全面地檢查網絡情況，檢查內容應涉及詳細設計中的所有內容，檢查后需對網絡運行狀況做出評估，提出修正、改進、完善的意見和具體方案，并提交書面報告。

服務方式

公司將為銀行智慧用電項目提供電話技術支持、現場技術支持、設備維修支持、技術人員輔導、用戶回訪技術支持、緊急情況方案支持等方式的售后服務和技術支持。

電話技術支持

接到客戶電話咨詢或故障投訴后，咨詢?nèi)藛T搜集全面故障信息并組織技術人員對故障現象進行分析，并對用戶故障進行明確響應并向用戶通報問題解決時間及方案。

對于涉及到非承建單位自主開發軟硬件產品的質量問題，承建單位將與相關廠商積極溝通，保證在第一時間內解決客戶遇到的問題。

現場技術支持

在系統運行過程中，技術服務人員搜集全面故障信息并對故障現象進行分析后，對于不能通過電話溝通協調解決的問題或其他廠商提供的產品和服務將根據具體情，為用戶提供現場技術支持。

對于由于客戶原因帶來的強制性設備參數和實際場地的改變，凡屬于本項目合同范圍內的硬件設備，均提供免費再安裝業務。

設備維修支持

本系統采用的硬件設備，凡在該硬件產品廠方保修期內如果發生以下情況：非人為原因造成設備短缺和損壞、發生故障和障礙、性能和技術指標達不到技術規范書的要求，承建單位均負責與廠方協調免費補發、修理和上門更換。對于補發、修理或更換后的設備，其運行期或保修期順延的交涉工作也由承建單位與廠方進行協調。

用戶回訪技術支持

定期用戶電話和上門回訪幫助用戶發現系統潛在的問題，解決用戶在實際使用過程中遇到的困難。承建單位將對用戶進行電話回訪和上門回訪，查找系統運行隱患，保證系統安全運行。

緊急情況技術支持

系統在運行過程中往往會受到許多突發因素的干擾產生一些不可預見的問題。根據我們以往項目的經驗，系統運行過程中可能會出現以下幾類突發性問題——設備損壞、線路故障、軟件錯誤、操作失誤。

響應時間

我公司實行7*24小時全線服務。當接到客戶的報修電話時，客響中心會詳細記錄您的信息，并在30分鐘內再次與客戶取得電話聯系，確定工程師到達客戶現場的時間，各地市在兩小時內派出。

如果客戶所在地點沒有我公司委托服務機構，則需要增加在途時間。

上門服務工程師如果遇到特殊情況當場不能解決，我們的服務工程師會和客戶協商，得到客戶的同意后將機器帶回委托服務機構維修，維修好后無償將機器送回，或者與客戶預約第二次上門的時間再次上門。

為保證客戶的數據安全，請客戶及時對您認為重要的數據自行備份。我公司不負責提供免費數據備份及恢復服務，也不承擔相應的法律責任。

當客戶的設備出現硬件故障，且設備部件超出保修期或自身原因無法保修時，客戶需要自行購買維修所需備件，我公司工程師只向客戶做相應建議，但不得向客戶直接銷售備件。
