引言：
根據我國近幾年的火災統計，電氣火災年均發生次數占火災年均總發生次數的30%左右，占重特大火災總發生次數的80%以上，居各火災原因之首，且損失占火災損失的53%，而發達國家每年電氣火災發生次數僅占總火災發生次數的8%～ 13%，電氣火災形勢嚴峻。
參考文獻：
- 建筑防火設計規范GB50016-2014
- 村鎮建筑設計防火規范GBJ39-90
- 建筑內部裝修防火設計規范GB50222
- 火災報警系統計規范GB50116-2013
- 住宿與生產儲存經營合用場所消防安全要求GA703-2017
- 電氣火災監控系統的產品應滿足標準GB14287．1—2014
- 剩余電流式電氣火災監控探測器GB14287.2-2014
- 測溫式電氣火災監控探測器 GB14287.3-2014
- 電氣火災監控系統的安裝和運行應滿足GB 13955—2005
- 電氣火災監控系統的供電應滿足標準GB 50052—2009
11）公消〔2015〕289號文件
12）國務院安委辦〔2017〕34號文件
13）中華人民共和國公安部公消【2017】297號 文件
1、技術背景
2017年10月10日，公消（2017）297號文件《關于全面推進“智慧消防”建設的指導意見》指出了消防信息建設的目標，按照《消防信息化“十三五”總體規劃》要求，綜合運用物聯網、云計算、大數據、移動互聯網等新興信息技術，加快推進“智慧消防”建設，全面促進信息化與消防業務工作的深度融合，為構建立體化、全覆蓋的社會火災防控體系，打造符合實戰要求的現代消防警務機制提供有力支撐，全面提升社會火災防控能力、部隊滅火應急救援能力和隊伍管理水平，實現“傳統消防”向“現代消防”的轉變。
智慧消防亟待建設，電氣火災安全智能化監控作為智慧消防物聯網建設的重要組成部分，關系著社會化火災防控水平。
2、現狀分析
近年來，城鄉居民住宅及小型生產儲存經營合用場所火災事故多發，給人民群眾生命安全造成嚴重危害，根據有關火災數據分析，94%的火災發生在缺乏安全防控措施的三小場所、棚戶區、城鄉結合部等區域，這些區域普遍存在人口密度大，用電密度大，電力設備及線路老化嚴重等問題，且存在供電線路架空現象，電話線、網線、有線電視等各種線路纏繞在電線上的現象，此外，隨著人民生活水平的提高，各種大功率電器如空調、電磁爐、電熱棒、電水壺、取暖器等使用率提高，用電負荷年年增長；這些火災發生的重災區30%以上是由電氣火災發生，在電氣火災中，電氣線路火災約占60%，而低壓線路火災又占電氣線路火災的90%以上。
火災無情，不僅會造成財產損失，還會釀成慘劇。一場場火災事故發生的背后，是一個個悲傷的故事，更是一份份慘痛的教訓。用電安全無小事，防與控相融合，成為現代智慧安全用電的重要發展方向，要想解決這個問題，首先要了解一下什么是電氣火災及其是如何發生的，我們應采取怎樣的措施來預防它。
2.1電氣火災定義
電氣火災是指電氣線路、用電設備、器具以及供配電設備等由于安裝使用不當、線路老化或機械損傷等原因造成線路短路、過載或產生剩余電流、電弧等引起的異常高溫，引燃或引爆本體及周邊可燃物或粉塵、可爆炸混合氣體等而發生的火災。
2.2電氣火災引發原因：
● 漏電火災
● 短路
● 過流過載
● 接觸電阻過大
● 靜電、電弧
● 三相負載不平衡
● 電器設備老化
● 違規操作
2.3政府措施：
打造智慧式電氣火災監控系統。
政府為解決這一安全難題，通過大量的調查研究，將傳統電氣火災監測系統與物聯網、云計算、移動互聯網等科技手段相結合，推行智慧式電氣火災監控系統，智慧式電氣火災監控系統是具有遠程服務平臺的電氣火災監控系統，它對引起電氣火災的主要因素（線纜溫度、電流、剩余電流、電壓）進行實時在線監測和統計分析，可實現對一級配電柜、二級箱柜等各關鍵節點的剩余電流、電流和溫度的實時監測，采集剩余電流、導線溫度、電壓和電流的數據變化，手機及時掌握線路存在的用電安全隱患狀態，預防并發現電氣線路動態運行中出現的安全隱患，并通過系統分析電氣設備回路的相關參數，判斷故障發生的原因，指導相關單位開展治理，達到消除潛在的電氣火災安全隱患，實現“防范于未燃”的目的。

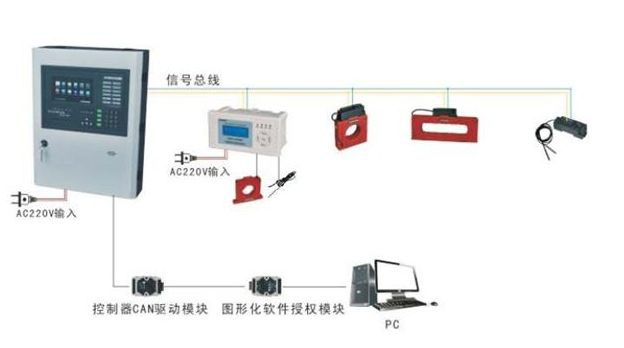

圖1：傳統智慧式用電系統工作原理圖
但是，理想與現實總是差距太大，表面上看傳統智慧電氣火災監控系統能監測用電數據并實時上報分析，但是側重點在前端一二級箱柜，而且是只監不控，涉及范圍太廣，不能真正落實到具體用戶側線路采集分析管控，傳統智慧電氣火災監控對于用戶側用電安全監控猶與雞肋一般···
正所謂治標治本，一個標本兼治的低成本高可靠的解決方案，是政府對多合一場所用電安全治理防范的核心訴求！而不僅僅是一個常規意義上的報警器。
所謂治本：如何從原頭及時有效杜絕電氣火災發生
所謂治標：如何減少人員財產損失
所謂低成本高可靠：花小錢辦大事
然而，市場上沒有一款產品真正幫助政府有效解決這些痛點···
用戶側的電氣火災與觸電事故占了電氣火災發生的絕大多數，而這部分是目前沒有任何智能預警，技防的，利用AI技術提升用戶側電氣安全，是急需的，也是造福人類的事情。
3、客戶期望
行業對供應商的期望主要涵蓋以下四點：
● 產品：技術領先、系列齊全
● 影響力：品牌、市場占有率
● 服務：技術支持、售后服務
● 成本：價格合理、節能管理
4、客戶需求
客戶的需求主要有以下五點：
- 安全性：防漏電人身保護方案、安全用電管理方案
- 高質量：材料高可靠性
- 舒適度：智能管控，主動防護
- 成本控制：節能方案、電能質量優化方案、智能化用電管理系統方案
- 先進性：持續改進的方案
5、關于樂鳥
北京樂鳥科技有限公司總部坐落北京，集研發、銷售、生產和運營服務于一體的 高新科技企業，公司以誠信、品質為企業發展根本，創新作為企業發展的動力，品牌作為企業追求的目標，愿與行業同伴攜手并進，與社會各界真誠合作。
6、技術方案
本方案采用樂鳥智慧型斷路器，配以智慧式用電安全監管平臺，對電力系統提供全方位的安全保護
6.1系統特點：
● 對各類電參數實行全面的檢測與控制、全方位提高安全性能，在傳統空開保護項目（漏電、短路、過流/過載）的基礎上，增加對打火、過溫、過壓、欠壓、雷擊的檢測與保護，從而彌補傳統電力安全設備的不足，全面保護電力系統安全運行；
● 對電氣異常迅速作出斷電與報警反應，并記錄異常類型，從而在保護電力系統的同時讓管理人員及時了解電力系統現狀；
● 隨時隨地直接遠程查看電路狀態，包括報警信息、開關狀態、電壓、電流、漏電流、溫度等，各種用電安全數據觸手可及。
● 允許每月自動檢測漏電保護性能，以取代可靠性極低的人工檢測，確保漏電保護隨時有效，為人身安全提供高級別的保護。
6.2重要功能：
● 漏電保護 ：線路漏電流達到30mA時，斷路器0.005s斷電保護；
● 短路保護：線路短路時，斷路器0.04s斷電保護；
● 微斷分?jǐn)嗄芰Ω哌_(dá)6KA，塑殼分?jǐn)嗄芰_(dá)到50KA；
● 過流（過載）保護；
● 過欠壓保護：超過250V/430V預警，低于190V/320V預警；入戶電壓超過263V/456V，10S內斷電保護；
● 單相浪涌雷擊保護：浪涌最大泄放電流15KA；
● 功率限定：達到限定功率，5s后斷路；
● 漏電保護功能自動檢測：可設置漏電保護功能每月自動檢測；
● 自動送電：漏電檢測斷電5s后自動送電；
● 手自動一體控制：手機遙控，可以按鍵自動控制，也可以通過手動推桿控制通斷；
● 在線檢測、定時開關、故障記錄、安全記錄；
● 三相不平衡報警、缺相報警。
6.3技術參數
|
技術參數 |
功能說明 |
功能配置 |
||||||||||||||||||||||||
|
|
■ |
|||||||||||||||||||||||||
|
過欠壓保護 |
|
■ |
||||||||||||||||||||||||
|
功率限定 |
達到限定功率，5s后斷路 |
■ |
||||||||||||||||||||||||
|
自動送電 |
漏電自動檢測成功后5s內自動送電 |
帶漏保微斷 |
||||||||||||||||||||||||
|
打火 |
線路接頭5秒內通斷至少10次打火斷電 |
■ |
||||||||||||||||||||||||
|
過溫保護 |
過溫70度5S報警，過溫90度5S內斷電 |
■ |
||||||||||||||||||||||||
|
漏電 |
漏電30mA以內，0.005S斷電 |
■ |
||||||||||||||||||||||||
7、系統介紹
7.1分區域用電安全管理：
可以對項目中所有安裝智慧斷路器的場所按區域進行用電安全管理及預防；還可以通過超級管理賬號對每個子賬號的登陸和操作記錄進行查詢，讓主管單位對管理片區內各現場用電安全管理工作做到有效及時的監督。

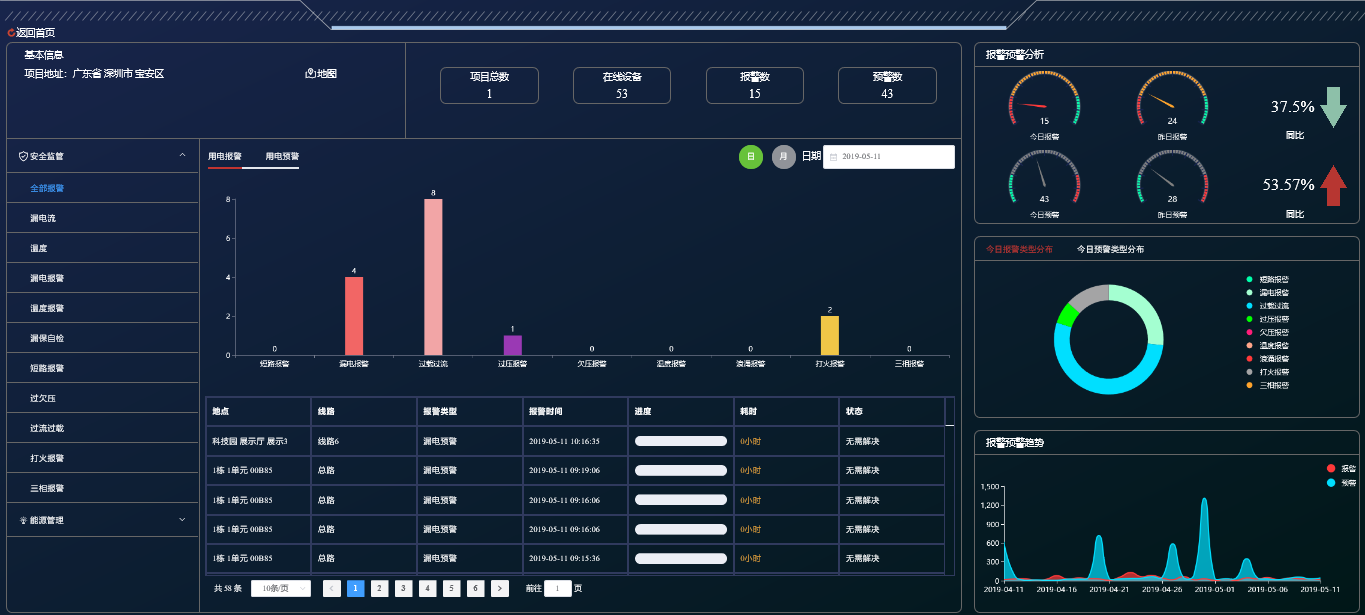

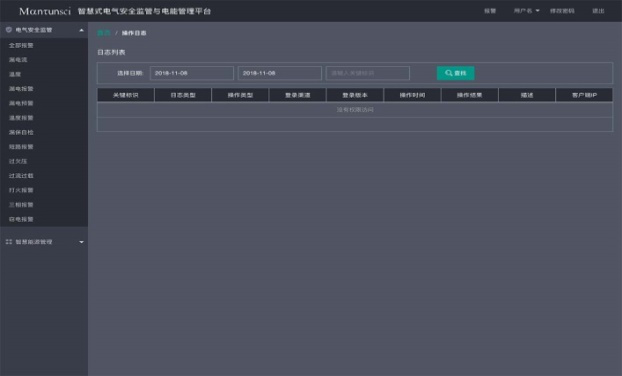

圖2：分區域用電安全管理
7.2故障類型統計與分析：
可以實現對管轄區域內各安裝現場所有用電故障及其故障類型進行統計和分析，能讓用戶系統電力維護主管人員清晰了解某段時間內用電事故最頻發事故及具體每個用電事故發生的線路，便于快速解決用電故障及針對性進行線路改造和優化。

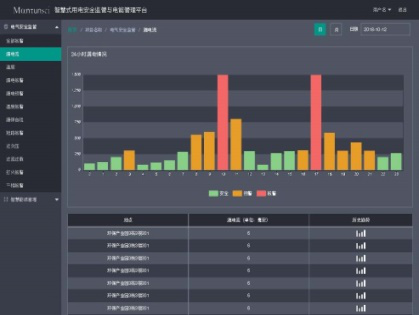

圖3：故障類型統計與分析
7.3實時報警斷電：
漏電流管控、溫度監控、短路、過流過載、過欠壓、打火報警、三相報警等，具體跳閘值詳見技術方案中重要功能闡述。

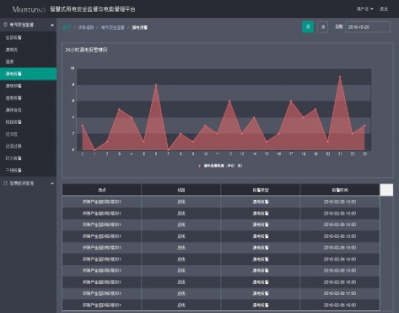

圖4：部分報警類似統計與分析
7.4能耗管理：
可對年度用電量、月度用電量、日用電量、小時用電量進行同比與環比趨勢分析，為區域能耗管理提供可視化的趨勢信息。同時本系統還可以對區域內每個點位的用電量進行查詢，并具備報表打印功能。

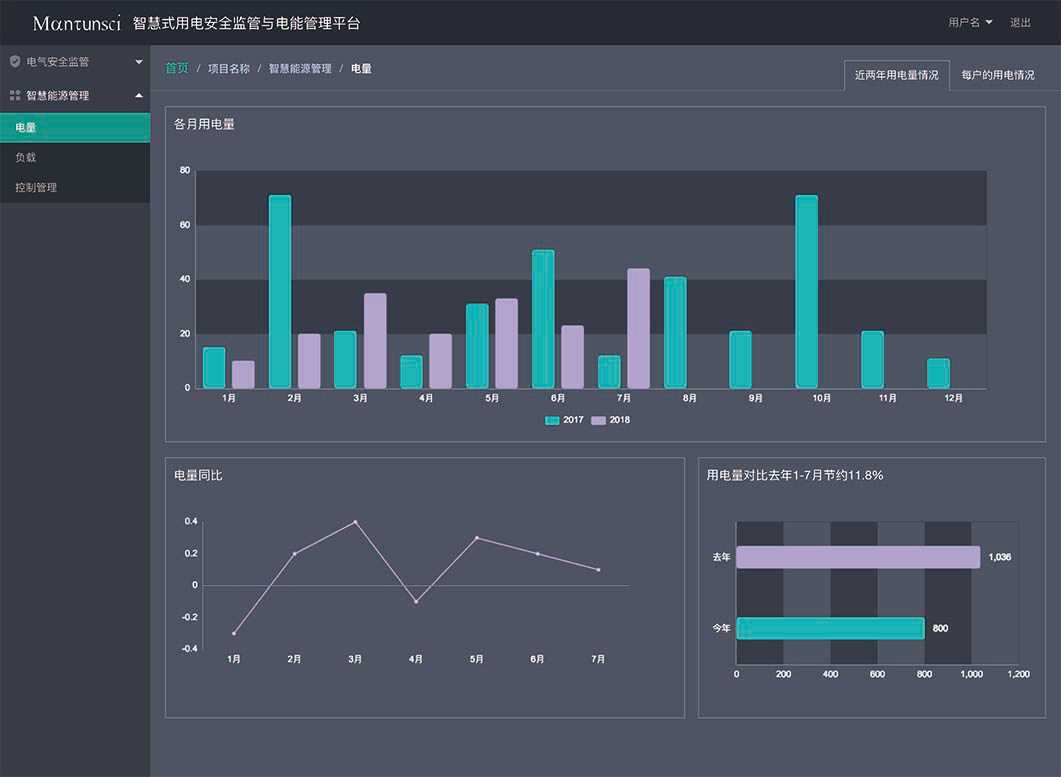

圖5： 能耗管理
7.5智能控制：
可通過手機APP或PC平臺實時查看和管理區域內各電箱的狀態并進行定時控制、遠程控制，還可以批量修改電箱密碼等，讓管理更及時、更快捷。

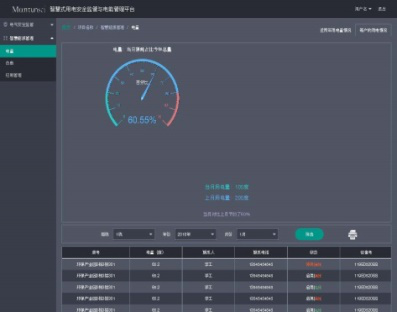

圖6：智能控制
8、選型預算
在本方案中以單獨一個三小場所總配電為例：可使用以下的Mantunsci S3系列iMCB小型智慧斷路器，主流的選型是：
-
-
-
- S3-ZNC32 （單相220V 2P智慧微斷(漏保) 漏電流30mA，額定電流32A，分?jǐn)嗄芰?KA，占3P位置）
- S3-FNC63（單相 2P智慧微斷，額定電流63A，分?jǐn)嗄芰?KA，占3P位置）
- S3-FC20 （單相220V 1P智慧微斷 額定電流20A，分?jǐn)嗄芰?KA，占1.5P位置）
- S3-P25 （電源及防浪涌模組 DC12V\2.5A占2P位置）
- S3-T30 （有線以太網通訊模組 TCP/IP協議 占1P位置）
-
-
|
產品名稱 |
型號 |
數量 |
單價 |
總價 |
說明 |
|
|
智慧微斷及配套模組套件 |
單相 2P智慧微斷 |
S3-FNC32 |
1 |
X |
X |
電箱總開關，短路、過流等保護功能 |
|
單相 2P智慧微斷(漏保) |
S3-ZNC32 |
2 |
X |
X |
空調、常用插座回路，帶漏保和自檢功能 |
|
|
單相 1P智慧微斷 |
S3-FC20 |
2 |
X |
X |
備用，照明 |
|
|
電源與浪涌保護模組 |
S3-P25 |
1 |
X |
X |
智慧微斷供電模組 |
|
|
網絡通訊模組 |
S3-T30 |
1 |
X |
X |
智慧微斷網絡通訊模組 |
|
|
配電箱 |
20位 |
1 |
X |
X |
|
|
配置說明：
1、該配置可滿足1路照明、1路空調、1路插座、1路備用；
2、直接更換傳統空開，不改變用電性能；
3、如因其他區域用電線路有不同配電管理需要，也可選擇實際情況調整智慧斷路器的規格和用量，根據實際環境需求可采用其它無線傳輸方式。

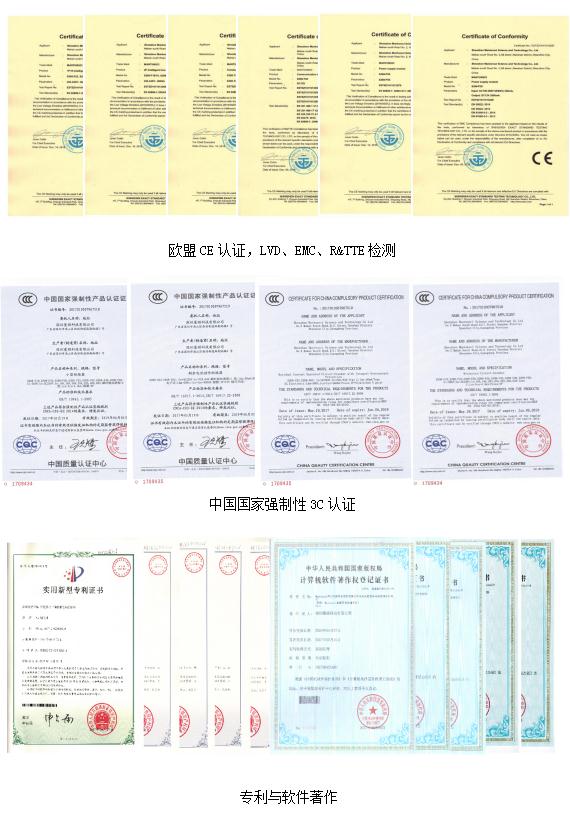

9、資質證書

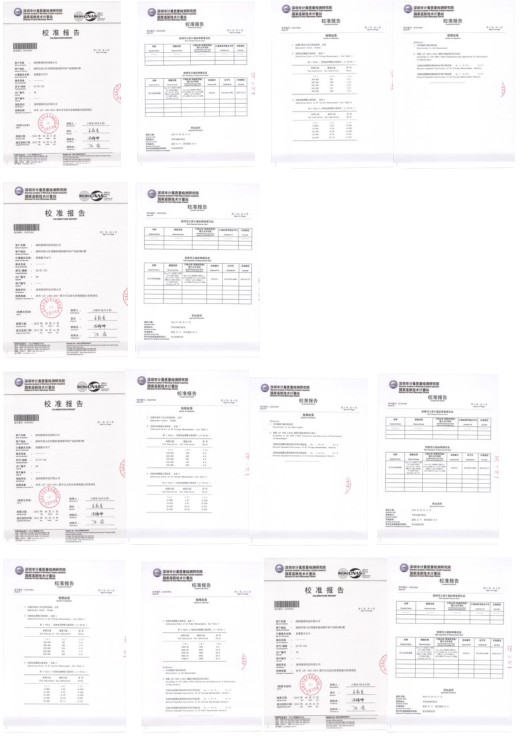

10、計量報告
12、客戶服務
我公司將“為客戶服務，時刻滿足客戶需求”作為企業的首要點，力求通過完美的服務來實踐企業承諾。公司由軟、硬件以及系統工作人員組成的技術支持與售后服務小組，為每一個客戶提供全程的售后服務與技術支持。提供免費電話支持，電話解決不了，本地兩小時現場解決，外地24小時內解決。
為使本項目涉及的各終端用戶、監管部門全面系統的了解智慧空開安全管理平臺項目的應用情況，公司除了向用戶提供詳細的使用說明書外，還將負責組織對相關用戶的全面高質量培訓，確保系統達到應有的效果。
公司將提供有針對性的培訓，使他們能夠熟練掌握所提供的終端設備的操作以及軟件系統的操作。另外，我們隨時準備為客戶提供技術支持和最新技術信息。
為了使培訓達到最佳效果，使用戶獲得盡可能多的知識和經驗，我們將采用多種途徑對用戶進行培訓：
課堂講課：由專業技術人員，在電教室對用戶進行培訓，培訓包括軟件的安裝、調試、操作等。通過用戶使用手冊和現場演示教學共同實現。
現場指導：對配電箱系統，需要客戶單位管理人員具體操作的部分，公司提供技術人員現場手把手教學。
交流：對客戶反饋的問題我們提供交流平臺，進行相互交流，對工作中的不足、系統平臺存在的問題，我們及時更新改進。
為保證項目的順利實施，強化相關人員對系統平臺的認知，以上培訓內容，將在項目驗收完成后七日內，系統運行滿一月時以及系統正常運行達半年后各組織一次，共計三次。此后按客戶需求時間組織針對性內容的培訓。
我司承諾對于三年保修期之內的產品質量問題，我們只換不修?。?！
