• 引言

吉林省農業銀行作為國家重要部門，是國家經濟建設的中樞，也是消防的重點單位，消防工作也是銀行安全保衛工作的一個重要方面，普遍使用電腦、電傳、計算機、打字機、復印機等電子設備，加上各種空調、電視監控等，用電負荷迅速增大，留下了嚴重的火災隱患。

• 火災案例

2004年09月11日夜，位于大連人民路上的交通銀行大連分行一間電腦室突然發生火災。在這起事故中，該電腦室的部分空調和電腦被燒壞。于撲救及時，事故中沒有造成人員傷亡。據該銀行知情者透露，這起火災的起火原因是，該電腦室室內空調突然打火，引燃了室內可燃物。

2004年5月22日中午12時許，連運港市灌南縣鎮中路一銀行分理處突然發生火災，面對室內較大的火勢、嗆人的濃煙和數十萬元現金，營業人員束手無策，外面圍觀者眾多，情況十分危急，火災原因為銀行UPS后備電源電池組電瓶電極老化腐蝕，造成短路而引起。

2006年10月8日傍晚，咸陽市商業銀行人民西路支行突發火災。據現場群眾說，當消防人員打開銀行大門時，躥起的大火有3層樓高，大量濃煙從大門內涌出。銀行內的物品幾乎被焚燒一空，墻面熏成了黑色。咸陽市公安局秦都分局防火科工作人員告訴記者，該起火災初步判斷是線路故障引起的。







• 銀行用電安全概述

近年來，我國電氣火災多發，造成重大人員傷亡和財產損失。據統計，2011年至2016年，我國共發生電氣火災52.4萬起，造成3261人死亡、2063人受傷，直接經濟損失92億余元，均占全國火災總量及傷亡損失的30%以上；其中重特大電氣火災17起，占重特大火災總數的70%。這些事故暴露出電器產品生產質量、流通銷售，建設工程電氣設計、施工，電器產品及其線路使用、維護管理等方面存在突出問題。

銀行作為人員密集、流動性大的公共場所，屬消防重點要求單位，消防管理要求較高。傳統電氣化火災事后報警，只能進行事后補救，無法做到事前預防。

銀行的安保設施、自助設施、數據中心、辦公設備等耗能單元對用電的穩定性、連續性和安全性要求非常高，實時監測線路情況及設備運行狀態，提高運維檢修效率，是確保用電安全的必要措施。

隨著銀行業務增加，網點增設，以及智能化辦公的普及，帶來銀行用電設備和用電負荷顯著增加，能耗支出大幅增長，節能減耗，是企業經濟行為，更是社會綠色舉措。

• 相關背景

政策依據l

2017年4月26日,國務院安全生產委員會印發《國務院安全生產委員會關于開展電氣火災綜合治理工作的通知》（安委〔2017〕4號），強調用三年時間綜合治理電氣火災工作，提高社會單位發現和處置消防電氣安全隱患能力，全面推進電氣安全管理制度化、規范化，鞏固綜合治理成效，強化考核，確保成效，全面提升地方各級政府、各有關部門及社會單位電氣防火管理水平。

2017年7月21日，公安部、中央綜治辦、民政部、住房和城鄉建設部、國家安全生產監督管理局、國家能源局六部聯合印發《高層建筑消防安全綜合治理工作方案》(公消〔2017〕218號)，要求結合老舊高層住宅改造工程，推動安裝電氣火災監測裝置，利用智慧用電安全管理系統，加強數據搜索、分析和應用，實行智能檢測、動態監測，確保用電安全。

2016年11月14日，中國銀行業監督管理委員會印發《中國銀監會辦公廳關于切實加強消防安全管理工作的通知》(銀監辦發〔2016〕159號)，要求建立消防安全自查、火災隱患自除、消防責任自負以及自我管理、自我評估、自我提升的工作機制，確保本單位消防安全萬無一失。

l中國農業銀行辦公室《關于開展電氣火災綜合治理工作的通知》(農銀辦發〔2017〕695號)對建立行內安全用電監測系統作出了標準要求和時間要求。

• 銀行用電情況概述

隨著智慧用電的發展，吉林省農業銀行對智慧用電態度也發生了轉變，加之信息技術已成為銀行提升核心競爭力的重要手段。因此，銀行營業場所采用的智能電子設備數量劇增。由于老舊網點在電路系統設計、運營使用環節都存在一定的安全隱患，電能損耗浪費問題也日益凸顯。在此趨勢下，利用智能化手段，實現對前端強電系統進行預警監測、隱患控制和集中管理，防患于未然，其重要性不言而喻。這也是為什么銀行需要智慧用電的重要原因

1、吉林省農業銀行辦公環境現狀概述

辦公樓是銀行管理中樞，一些重要的行政指令、管理辦法、政策下發等都要從這里發出。隨著科技的發展對電力、環境的要求越來越高，對于用電的安全、控制、分級管理、節能等都有更高的管理需求，就銀行目前的管理手段很難快速、高效、清晰的將這些問題一一解決。

2、銀行營業網點現狀概述

營業網點是銀行服務客戶的基礎，隨著電子信息化的應用及縱深推進，營業網點的設備越來越多，對電力、環境的要求也越來越高，基層科技人員少、運維轄區大、往往難以及時掌握網點電力運行狀況、環境實時狀態，隱含的風險一旦突發，輕則影響業務，帶來負面影響，重則引發事故，被監管部門追究責任。

辦公與網點日常運維和管理中存在的問題包括8小時、12小時、24小時用電的運維管理；線路老化、插座老化的檢測；網點環境溫濕度的監測與控制、空調的節能及智能運行管理；網點感煙探測及漏水檢測等。其中以電力安全運維及空調的運維為重中之重。

一是傳統的用電管理沒有智能化管理，只是用機械空開將照明、插座、空調等線路分開，線路老化程度無據可循，插座是否老化打火無法檢測，下班后辦公室是否有帶電設備沒有監控，值班人員排查困難。一旦出現線路老化起火，插座打火起火，帶電設備自燃、爆炸等情況，后果不堪設想。

二是受炎熱氣候的影響，加上網點設備間內設備運行所產生的熱量，造成的設備間溫度偏高,存在一定火災隱患。對設備間溫濕度實時遠程監測和控制管理，及時偵測控制設備間空調的運行狀態，保證空調設備的正常運行，消除消防隱患，是提高設備間安全管理水平的有效手段。

• 建設目標

為實現吉林省農業銀行用電智能化管理，實現規范配電、安全用電、節能用電，保障網點的安全運營。營業網點智能安全用電系統的總體目標要求：智能管理、監測網點在營業窗口、自助區域、現金區域、辦公區域等用電負荷的變化，預防由于超負荷運行引起的火災隱患；有效的監管各營業網點的用電不合理現象﹙如大負載小線徑、線路老化、鼠患、保護等級不匹配等﹚；通過對各用電回路及設備進行系統化管理，有效檢測回路漏電、觸電、過載，建立高效的預防與報警的保護機制，減少人身傷亡，財產損失。通過智能化、信息化管理手段科學地編排用電計劃，根據不同的應用場景對各回路用電負荷實現可測、可監、可視，從而達到節能用電的目的和效果。

通過在銀行網點及自助行等營業場所配置和部署智能安全用電系統設備，實現對網點各類電子設備供電系統的遠程集中管理化、精細化管理。智慧安全管理系統為銀行營業網點安全用電工作提供了完善、可靠的遠程集中可測、可監、可視、智能化技防手段，進一步提升了遠程監控中心的風險預警能力和管理效率。



• 目前管理工作中存在的難題

1、基礎管理落后：目前銀行營業場所（營業網點、自助銀行及辦公大樓等）的用電系統還處于無網絡化、無智能化的單機分散獨立運行的狀態，主要還是采取傳統的保護措施，以空開、保險絲、漏保、定時器等方式為主流，無法實現對前端強電系統進行遠程實時監測和管理。

2、電氣線路老化：日常工作中使用計算機、復印機等電子設備，加上空調、監控等設備，用電超負荷情況會出現，并且個別銀行電氣線路老化、死啦電線等情況存在，增加電氣火災發生幾率，室內的紙張、泡沫等易燃物品，也增加了火災擴散速度。

3、設計應用不統一：規劃設計與實際應用不統一，導致線路數鋪設不規范，部分地線缺失等隱患導致設備與人身安全無法得到保障。

4、運維管理不規范：運營過程中缺乏現代化技術手段監管，難以防止不合理應用現象的產生。保護與負載不匹配、負載隨意添加和不規范的分路引線、常年失修、鼠患、電器使用不規范，均是引起火災的重大。

5、設備管理難度大：設備使用中主要有安裝隨意、擺放無序、布線雜亂、接線零亂等現象；同時，非24小時設備24小時開機運行，24小時運行設備絕緣老化等問題均存在火災安全隱患。

6、電能損耗浪費、存極大安全隱患：銀行營業場所的70%的用電屬于營業性用電，比如照明、電腦、空調、飲水機、LED屏等設備，下班后需拉閘斷電；但在實際執行中仍會存在不執行的現象，造成大量的能源浪費，存在極大的安全消防隱患。

7、日常管理維護方式落后：在電路和空調的日常管理中，主要靠人工現場巡檢和維護為主，對電力環境的監控、溫濕度、漏水及煙霧的監控，受工作條件影響也不易做到，無法及時發現故障隱患。出了問題或事故才能事后彌補。這樣一來，管理工作就無法真落到實處，也無法從管理中要效益。

8、網點數量多，位置分散：吉林省農業銀行營業網點及自助銀行，網點數量多、距離遠、設備型號多、維護人員少、運維壓力大，一旦出現電力故障不能及時處理，將會影響到業務的正常開展，甚至停業，對正常業務帶來不良影響。

9、離行式ATM、自助銀行存在空調管理維護盲區：離行式ATM、自助銀行因無人值守、空間密閉，在空調設備的管理與維護上存在著盲區。一旦空調出現問題，環境溫濕度會急劇變化，空調運行過程中也極易出現漏水情況，這些問題的產生可能會帶來設備故障造成業務中斷，給用戶造成不可估量的損失。

需求分析

為解決以上問題，銀行擬對辦公樓及網點電力和空調維護管理提出智能維護管理方案，通過技術手段消除隱患，防范風險。通過建設監控系統來實現辦公樓及網點電力集中監控、空調集中監控、集中維護、集中管理、故障預警等，保證網點供電穩定、可靠，確保網點信息化設備正常工作，提升管理效率和水平。

管理目標

功能實現主要為：電力集中管理，空開運行狀態監控、空調智能控制等，具體包括以下幾點。

（1）電力集中管理。對供電異常情況提供短信或語音報警；當市電中斷或電壓超出設計的安全范圍時，提供報警功能。

（2）空開運行狀態監控。實時監控辦公樓及網點各線路輸入輸出電壓、電流、頻率、空開內部溫度、負載百分比、故障、旁路輸出等。

（3）運行環境監控。電箱溫度、設備間環境溫濕度、煙霧探測等。

（4）空調系統智能控制。監控系統通過對設備間溫度監控，根據溫度控制空調運行狀態，實現空調來電自啟、故障報警、遠程開關機自動化管理，保障設備間環境要求，實現節能環保；擴展漏水、煙霧、溫感報警監測并提供報警功能，保障網點設備間實體安全。

應用場所

主要適用于銀行辦公樓、營業網點、金庫、自助銀行、周轉房、員工宿舍、培訓學院等場所

• 相關標準依據

l《電氣火災監測系統》GB14287-2014l《建筑設計防火規范》GB50016-2014l《金融建筑電氣設計規范》JGJ-284-2012

l《國務院安全生產委員會關于開展電氣火災綜合治理工作的通知》（安委〔2017〕4號）l

《高層建筑消防安全綜合治理工作方案》（公消〔2017〕218號)

l《關于開展電氣火災綜合治理工作的通知》(農銀辦發〔2017〕695號)l

《中國農業銀行電氣火災監測系統建設規范》2019.05

• 運維解決方案

產品開發背景

為解決吉林省農業銀行辦公樓與營業網點電力日常運維管理中存在的主要問題，分析電力隱患、故障的后果，通過技術手段消除隱患，防范風險。通過建設監控系統來實現辦公樓及網點空開、空調集中監控、集中維護、集中管理、故障預警等，保證網點供電穩定、可靠，確保網點信息化設備正常工作，緩解基層科技人員工作壓力，提升管理效率和水平。

系統解決方案解析

針對銀行辦公樓層、營業大廳、ATM自助服務區的開關進行升級改造，安裝智慧用電、智能斷路器、分時控制裝置，利用物聯網技術使管理平臺和硬件產品對連，實現在電腦、手機等平臺管控，實時監測用電情況，包括電流、電壓、溫度、功率、漏電流(可選)、電量信息，并對故障進行預警、報警、主動斷電保護、清楚發送故障點位置信息，有效實現電氣火災防控，緩解用電安全管理壓力。同時，通過能效的精細化管理，有效實現節能降耗。

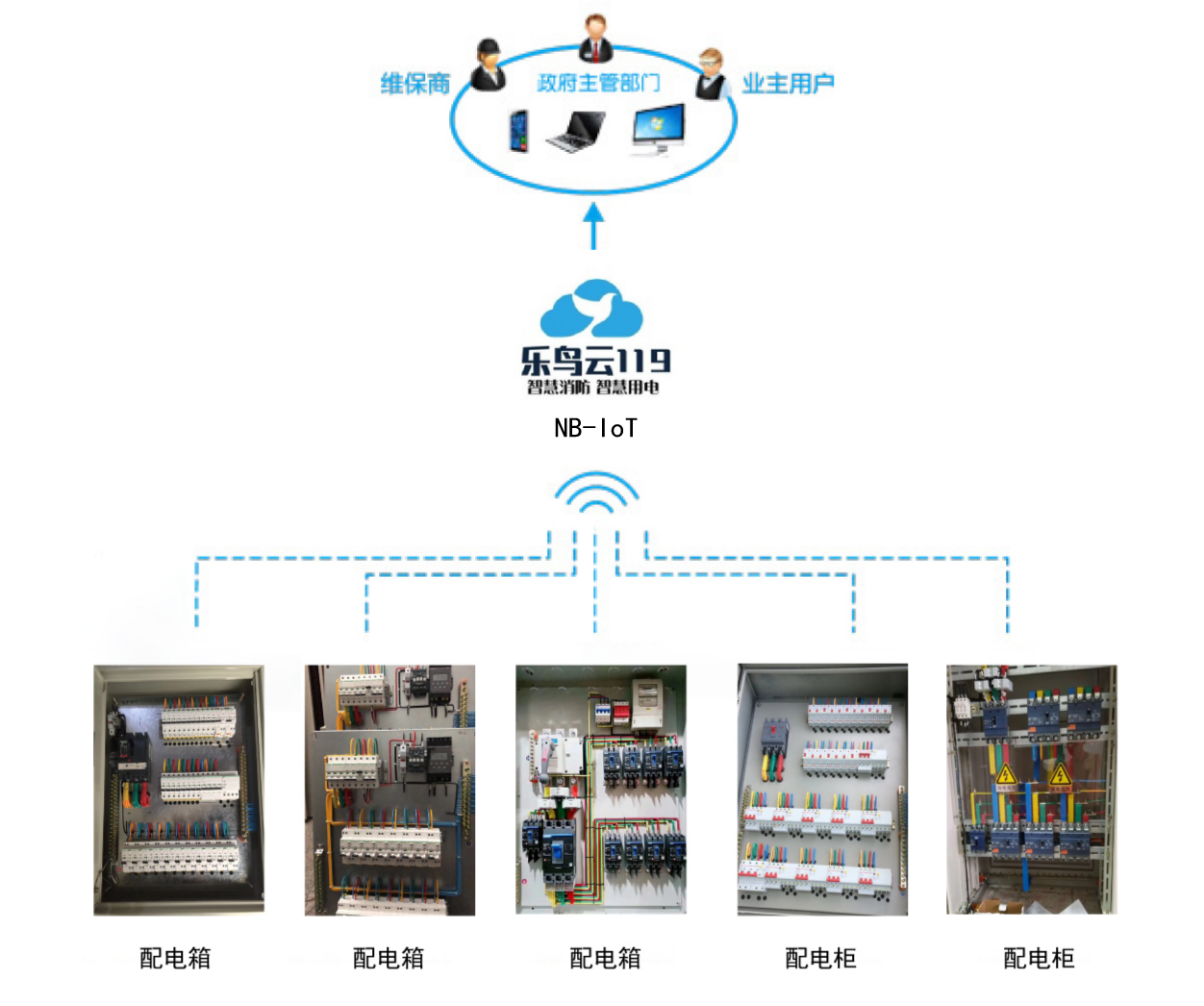

系統結構圖









• 智慧用電云平臺

針對吉林銀行電氣隱患特點，結合現階段火災報警系統的技術現狀，采用先進的、物聯網技術、云平臺、大數據、移動互聯網等多媒體技術，能夠?qū)ΜF(xiàn)場的電壓、電流、溫度、電弧等進行實時監測并進 行數據分析，并對被保護線路的過壓、過載、過流、過溫、欠壓、打火、缺相、設備不在線等情況進行預警， 系統在發現電氣火災預警時，信息可多種途徑及時通知相關單位處理，確保用電線路系統安全。

平臺基本功能

1. 用電安全隱患提醒：  

對電氣線路進行在線“體檢”，及時發現安全隱患并通過預警方式向各安全負責人員提醒存在的安全隱患。  

2. 用電安全數據全面記錄：  

全面記錄電氣線路的剩余電流、電流和溫度的運行數據，任何瞬間的數據變化均能實時捕捉，并運用這些數據對用電安全隱患做專業分析。 

3. 專業的診斷報告：  

定期提供遠程“體檢”報告，服務于用戶對電氣線路隱患的原因分析和整改；  

4. 系統遠程升級和維護：  

不斷增強系統功能；保證系統穩定運行； 

5. 多項增值服務選擇：  

支持第三方服務托管、安全隱患現場排查、電氣線路整改等。

6. 定位網點的位置，以及每個網點設備的數量；l

1. 統計賬戶下所有的銀行網點數量，設備數量；
2. 統計所有的報警與事件記錄；

7. 直觀看出8小時回路、24小時回路和定時回路的狀態；l

1. 設置上下班時間；
2. 通過手機APP和電腦客戶端進行查看現場信息；l
3. 短信提醒客戶報警信息；

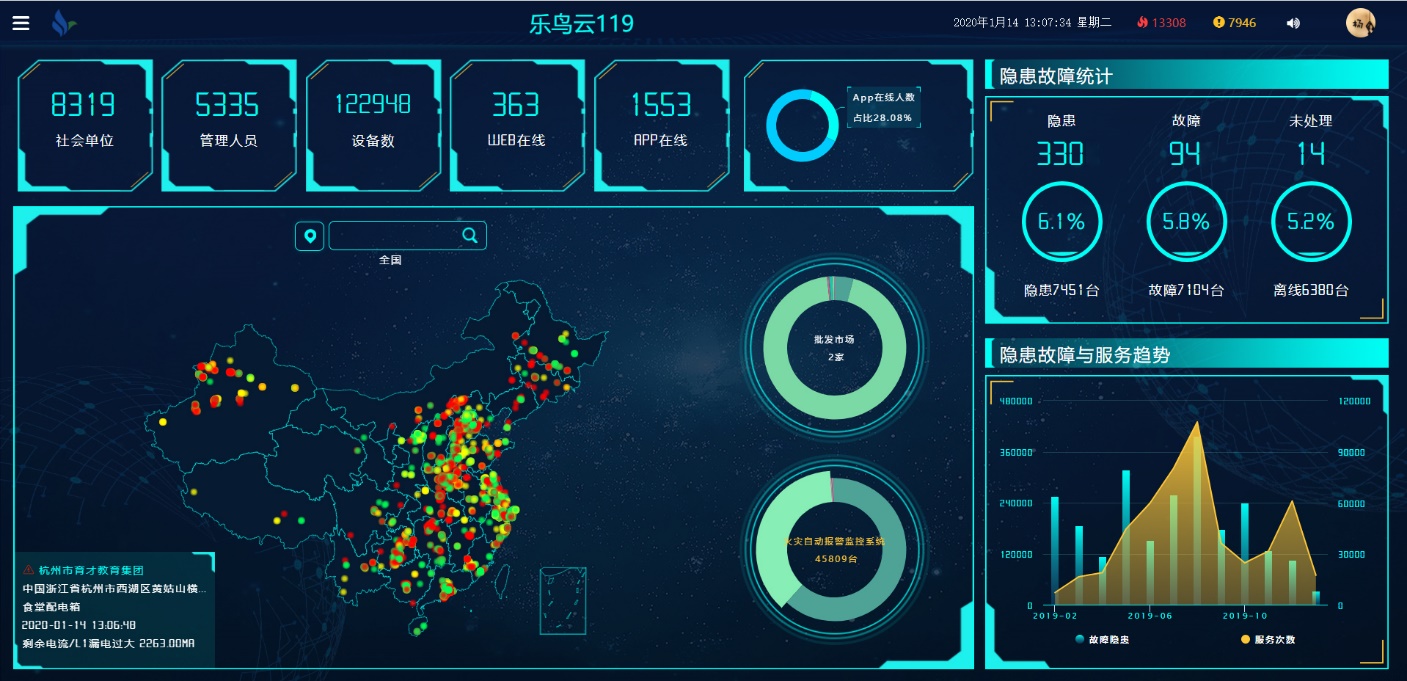

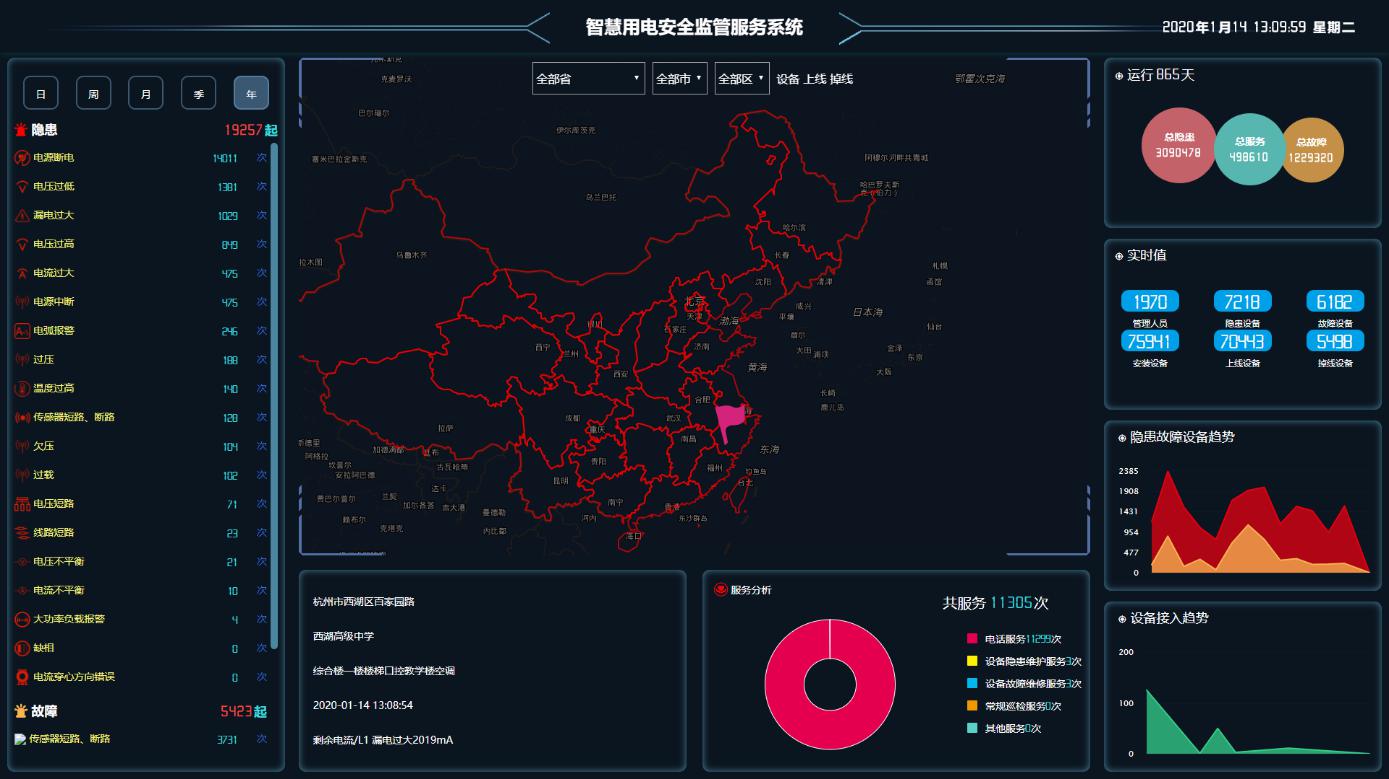

平臺首頁



大數據分析

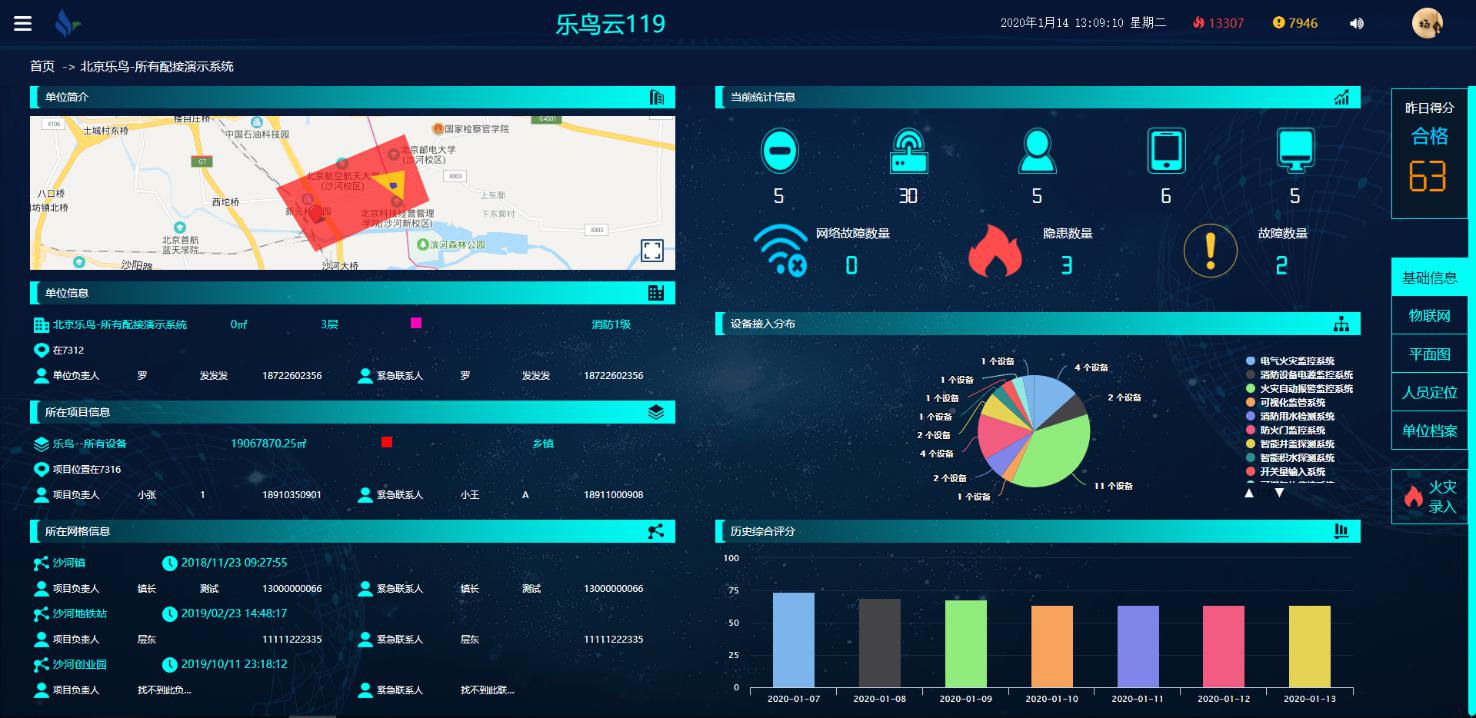

單位信息

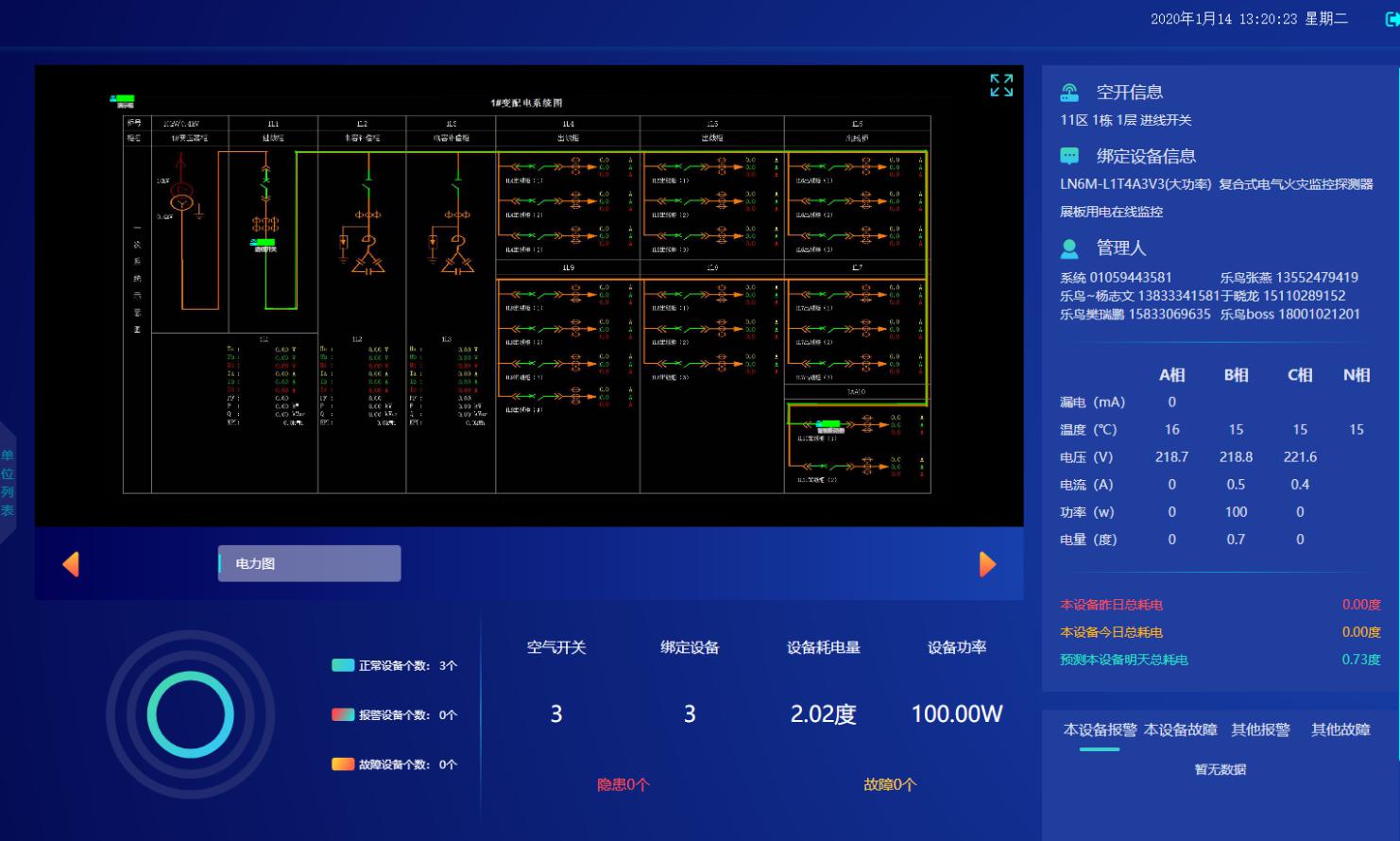

電力監控

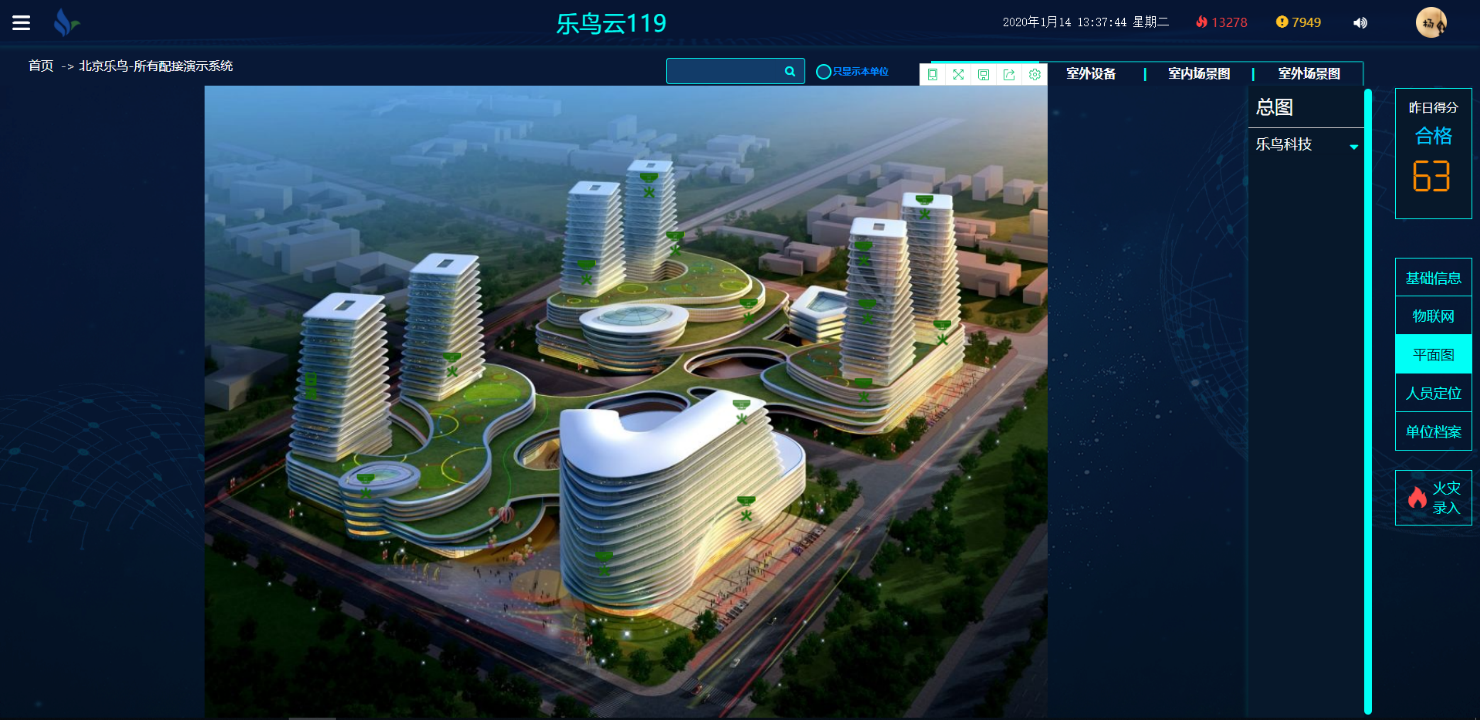

平面圖

• 系統組成

智慧用電服務監管服務系統

銀行智慧用電服務監管服務系統，采用導軌式安裝，采集現場的各種電參量和信號，通常需要外接電流互感器、 漏電流互感器、溫度傳感器、故障電弧、溫濕度傳感器、煙感、水浸等傳感器。設備可以通過 4G 信號上傳至云平臺。

實現對配電柜、二級箱柜、末端配電箱等各關鍵節點的多種用電數據全天候監測，對ATM等重點單回路用電數據的全天候監測，確保設備處于正常運行狀態；縮小隱患排查范圍，降低排查維修的時間及成本；通過電小保三級守護，從源頭消滅多種用電隱患，細微漏電及數據變化能夠及時發現，確保用電線路正常運行，避免由電氣原因造成的火災、爆炸、等事故。

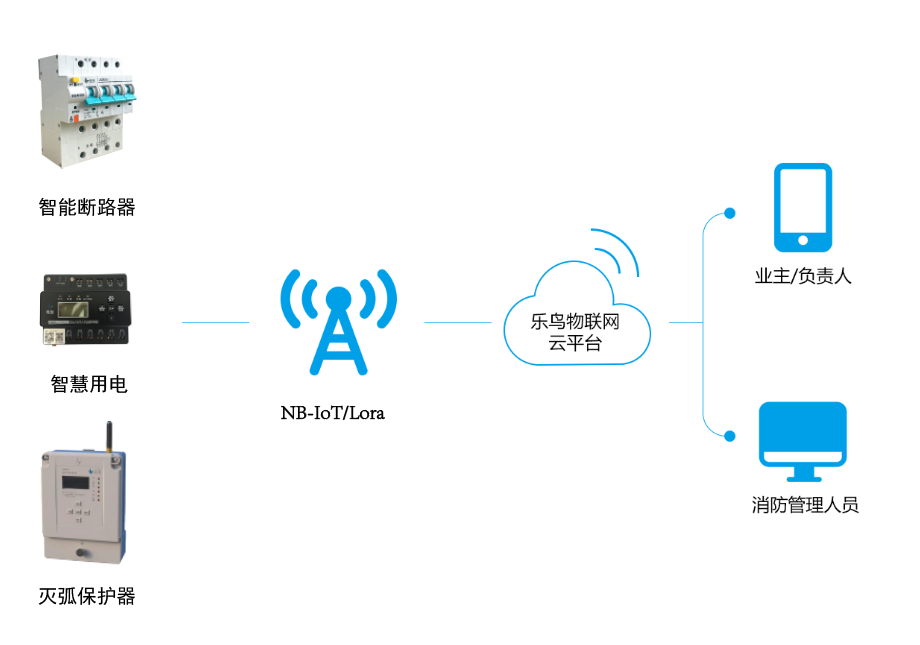

系統拓?fù)鋱D

系統功能

1. 同時探測多路、多種類型傳感數據，并實時顯示當前剩余電流、電流、溫度和回路編號?！　?/span>
2. 每回路的預警值、報警值可以自設定并且完全獨立。
3. 具有實時抄表功能。
4. 具有聲光報警和中文顯示指示功能。　　
5. 具有報警記憶查詢功能，可回述報警發生的時間和內容，最多可記錄50條報警信息?！　?/span>
6. 可設置每個回路是否需要監控。
7. 具有報警延時功能和虛假報警過濾功能。支持云端數據分析。









智能斷路器監控系統

為了保障網點機房設備運行環境，降低運營成本，空調智能化運維控制系統可有效提高管理水平，降低人員勞動強度，大幅減少空調耗電和延長空調使用壽命，達到節能降耗的目的。

網點的設備間處于密閉狀態，機房設備運行產生大量熱量，又是高溫天氣居多，機房溫度較外界平均要高5度左右，因此空調的運行工作尤其重要。自助銀行的設備間屬無人值守場合，空調的管理更為薄弱，要完全依靠人工巡檢、人工操作和記錄，24小時不間斷運行造成電耗巨大且空調故障率很高。

全年的時間4－11月共8個月白天幾乎都需要空調制冷運行，晝夜溫差達到6-10攝氏度，晚上低溫時間完全可以關閉空調。夏季的高溫伴隨著雨季的高濕，設備在高溫高濕環境下工作，極易造成設備故障和降低設備使用壽命。空調在制冷的同時有時還需要除濕，這些操作靠人工巡檢幾乎無法完成。

在高溫季節的8個月，每臺空調平均每天至少可停機5小時，以每臺空調每小時最低用電1度，每度1元計算，每臺空調至少節約電費4080元。

系統功能

1. 對機房環境溫濕度及所需開關量實時監測；
2. 對空調進行智能模式轉換，即高溫自動制冷，濕度超限自動除濕，常溫自動停機操作；可遠程設定工作溫度范圍
3. 對空調實現來電自啟、故障報警、遠程開關機、網絡化集中化自動化管理；
4. 適用任何品牌型號的普通空調，不對空調做任何改造。
5. 對空調實現網絡化集中管理，有效地解決了由于電力異常、季節變換、溫濕度環境變化造成的空調管理難度，提高了管理水平；
6. 有效避免空調長時間運行，降低空調故障，最大限度節約用電；
7. 對網點的環境狀況、空調運行情況實時監控，為關鍵業務設備運行環境提供安全保障。

• 系統價值

智慧式用電安全隱患監管服務系統的對吉林省農業銀行的獨特價值主要體現在：　　

1、實現了層次化的電氣火災安全監管新體系　　

智慧式用電安全隱患監管服務系統基于統一的用電安全隱患數據中心，通過提供不同級別的帳號和密碼，實現分層次的監管服務，任何監管者只需通過電腦或手機上網，輸入帳號和密碼得到相應的監管服務?！　?/span>

2、實現了基于真實傳感數據的電氣火災監管體系　　

智慧式用電安全隱患監管服務系統聚合重點防火單位涉及電氣火災發生的真實傳感數據，因此基于真實傳感數據而建立的任何監管方式和治理方式均能做到“有的放矢”、“有據可查”，針對性開展專項電氣火災消防整治工作。

3、創新了從電氣火災被動監管到主動管理的新模式　　

智慧式用電安全隱患監管服務系統真實反映了任何一個企事業單位的用電安全隱患和違規用電等安全問題，企事業單位的安全主管部門須嚴格遵循安全管理的作業指導書操作，否則將承擔安全事故的責任，從而將原來的被動管理轉化為主動管理的新模式。智慧式用電安全隱患監管服務系統也提供手機APP，可以作為安全監管移動平臺，每個單位的消防負責人可以通過手機APP獲得相應服務。　　

4、提供了基于傳感數據專業化分析的電氣火災防范技術的發展　　

智慧式用電安全隱患監管服務系統實現了可持續發展和更加專業的安全隱患分析技術的能力，智慧式用電安全隱患監管服務系統能夠后臺自動升級，家和物聯將持續提供電氣火災安全隱患分析服務?！　　　?/span>

5、建立了基于真實傳感數據的安全管理評估體系　　

企事業單位是否存在電氣火災安全隱患，其電氣火災安全等級如何，無需人工評判，智慧式用電安全隱患監管服務系統自動對企事業單位進行即時的電氣火災安全隱患監測、定期自動生成和發送評估報告。

• 產品選型及參數

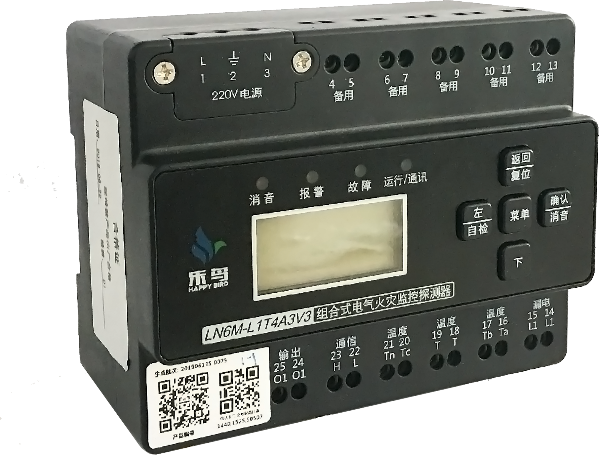

LN6M-LIT4V3A3用電監控探測器

準確、實時地接收監測線路中的剩余電流、溫度、電流、電壓、功率、頻率、電度、故障電弧等變化信息，當監測線路發生異常時，能夠迅速發出報警信息并準確顯示故障原因，實現配電線路用電信息的監控與上傳









技術參數

工作電源	AC220V±20%50Hz
檢測范圍	單相/三相回路電壓、電流、功率、電度
	檢測總有功功率、無功功率、功率因數、電流、電壓相位角、三相電壓、電流不平衡度、一路剩余電流、四路溫度測量
	系統頻率、總有功電度、總無功電度、各相有功電度和無功電度測量與計算功能
	正反向總有功電能、四象限無功電能累計；分時電能正反向總有功電能、四象限無功電能累計
	正反向總有功最大需兩、正反向總無功最大需量及發生時間
	各相/線電壓、電流、頻率、總/三相有功功率、無功功率、視在功率的最大/最小值及發生時間
	電參量與繼電器關聯起來并進行越線告警控制，支持過流、零流、接地、低壓、過呀、低頻、過頻、底功率因數越線告警
	電壓和電流諧波畸變率、電壓2~31次諧波分量占有率、電流2~31次諧波分量占有率、電流K因數、電壓基波有效值、電流基波有效值等測量與計算功能
溫度檢測	0~150°C，測量精度±1°C
檢測精度	電壓及電流0.2級，其他0.5級
通訊方式	2G/NB-LOT通訊方式
使用環境	-20°C~60°C

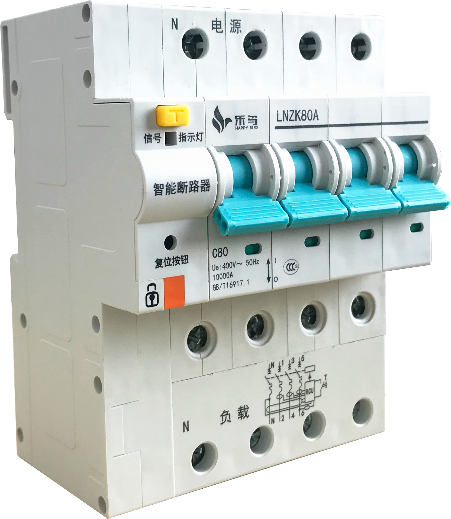

LNZK智能斷路器

集智慧用電、傳統斷路器、自復式過壓保護器、浪涌保護器、多功能電表儀表、智能照明模塊于一體，替代傳統斷路器，用戶通過遠程設置、查詢、遙控或定時開關、自動完成漏電保護功能自檢、分線路用電計量，故障實時報警等功能





技術參數

技術參數	功能說明						功能配置
額定電壓	3P、4P、4P帶漏保AC380V/50Hz 1P、2P、2P帶漏保AC220V/50Hz						可選型
額定電流	32A、40A、63A、80A						可選型
電能計量	三相電能計量
參數測量	電壓U、電流I、功率P、功率因素PF等測量
控制	可通過APP或者Web端平臺進行遠程分合閘
通信	RS485、NB-Lot、無線WIFI等功能
短路保護	5In-10In，0.04S斷電保護 分段電流：Ics=Icn≥6KA
過載保護	額定電流Ln (A)	起始 狀態	檢驗 電流A	規定 時間T	預期 結束	檢驗 環節溫度
	＞63A	冷態	1.13In	t≤2h	不脫扣	30℃-35℃
	≤63A			t＜1h
	＞63A	熱態	1.45In	t≤2h	脫扣	30℃-35℃
	≤63A			t＜1h
	≤32A	冷態	2.55Ln	1s＜1＜60s	脫扣	30℃-35℃
	＞32A			1s＜1＜120s
過欠壓 保護	額定電壓Ue	閾值		動作類型		備注
	380V	U＞456V		10s內斷路保護
		U＞430V		APP平臺預算
		U＜320V
	220V	U＞263V		10s內斷路保護
		U＞250V		APP平臺預算
		U＜190V
功率限定	達到限定功率，5s后短路
自動送電	漏電自動檢測斷電5s后自動送電						帶漏保微斷
打火	線路接頭5秒內通斷至少10次打火斷電
過溫保護	過溫70度5秒報警，過溫90度1秒斷電
漏電	漏電30mA以內，0.1秒斷電





產品選型

額定電壓	額定電壓	AC380V/220V
額定電流	輸入電流	80A、63A、40A、32A、20A、10A
測量性能	符合標準	GB/T19063.1、GB/T16917.1
	測量精度	有功電量1.0級
時鐘精度		誤差≤0.5s/d

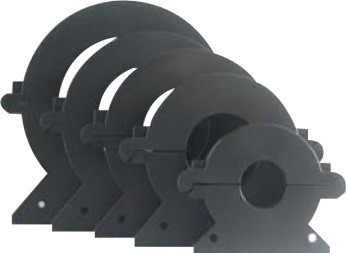

LN6K剩余傳感器

LN6K開孔圓形剩余電流傳感器對接LN6M電氣火災監控探測器給它們提供剩余電流信號，數據采集傳感器，屬于開口圓形。



產品參數

輸出電流：0.025-10mA

精度：0.5%（GB14287.2-2014國標第二等級）

線性度：0.5%

隔離電壓：3000Vac

產品選型

型號	Ø	A	B	C	D	E	F	Q
LN6K-63A	26	80	75	22	56	68	57	5
LN6K-160A	46	108	107	26	71	95	80	5
LN6K-250A	65	128	127	26	91	115	99	5
LN6K-400A	81	144	144	28	97	129	109	5
LN6K-630A	103	174	174	30	126	155	127	5

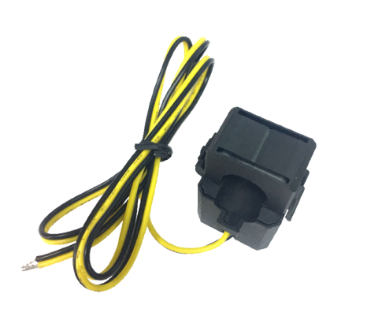

LN6I開口式電流傳感器

配套LN6M-L1T4A3V3使用測量電流，交流220v、380v供電線路均可應用。開合式互感器可在主電路不斷電的情況下，方便安裝。

技術參數



環境溫度：-40℃~+85℃

相對濕度：溫度為40℃時不大于90%

工作頻率范圍：50Hz~60Hz

絕緣耐熱等級：B級（130℃）

絕緣電阻：常態時大于1000MΩ

抗電強度：可承受工頻1000V/1分鐘

阻燃性：符合UL94-Vo級



產品選型

產品型號	輸入電流	精度	過載倍數	耐壓	容量
LN6I-63A	100A	1%	<1.2倍	<1KV	<1VA
LN6I-160A	160A	1%	<1.2倍	<1KV	<1VA
LN6I-250A	250A	0.5%	<1.2倍	<1KV	<1VA
LN6I-400A	400A	0.5%	<1.2倍	<1KV	<1VA
LN6I-630A	630A	0.5%	<1.2倍	<1KV	<1VA

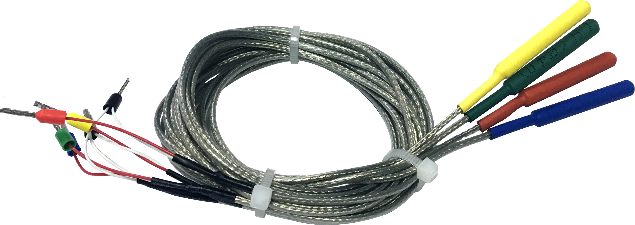

L6T溫度傳感器

測量線路、設備外殼和箱體柜體溫度，測量范圍0-140℃，標準引線1m。

技術參數



精度：0.1℃

線性度：0.5%

報警溫度范圍：45℃

隔離電壓：3000Vac

精度：0.5%（GB14287.2-2014國標第二等級）



產品選型

型號	參數說明
LN6T	捆綁安裝,1.5mm引線（其它長度需要定制）





• 售后服務及保障措施

系統維護和技術支持目標

電氣火災隱患監管服務平臺系統（簡稱“監管系統”）為吉林省農業銀行提供電氣火災隱患監管服務，以便于查看安裝點的電氣線路運行情況及相關的傳感數據、統計管理數據和其他分析數據。向吉林省農業銀行提供電氣火災隱患/故障分析在線支持服務。發現安裝產品的線路有異常情況，在及時短信通知指定的通訊聯絡人。

系統維護和技術支持的范圍

所有與本項目有關的軟件、硬件、網絡都在售后服務和技術支持的范圍內。

系統維護和技術支持的原則

為客戶切實解決問題，在項目進行的任何一個階段均會詳細考慮用戶的實際情況，保護用戶的軟硬件投資。為用戶提供詳實、周到的解決方案和全方位的技術支持，確保岳陽市智慧消防項目的網絡等硬件、軟件系統在整個項目生命周期內所有的技術問題均可以得到我公司的幫助和支持。

系統維護期

硬件設備運抵客戶方之日起，即進入了售后服務期。北京樂鳥科技有限公司會對項目所提供的所有硬件設備根據廠商提供的標準保修期限進行保修。對于在保修期內正常使用過程中出現的設備損壞，公司將會對設備提供免費的上門維修服務，對于由于非正常使用造成的設備損壞或保修期后的設備損壞，承建單位僅收取所損壞的零部件的更換或維修費用、相應的運輸費用。

安全咨詢、通告服務概況

公司盡可能為用戶提供盡量全面的安全知識、安全技術咨詢服務，為用戶解決安全問題，并為用戶主動提供最新的安全技術動態信息，從人員安全技術提高的角度來解決安全問題。

定期檢查服務

在保修期內，每年進行定期系統狀況巡檢。我公司應為本工程安排專業的、富有經驗的資深工程師，在所有定期檢查服務期間資深工程師不能更換。資深工程師通過網管及其它技術手段全面地檢查網絡情況，檢查內容應涉及詳細設計中的所有內容，檢查后需對網絡運行狀況做出評估，提出修正、改進、完善的意見和具體方案，并提交書面報告。

服務方式

公司將為銀行智慧用電項目提供電話技術支持、現場技術支持、設備維修支持、技術人員輔導、用戶回訪技術支持、緊急情況方案支持等方式的售后服務和技術支持。

電話技術支持

接到客戶電話咨詢或故障投訴后，咨詢?nèi)藛T搜集全面故障信息并組織技術人員對故障現象進行分析，并對用戶故障進行明確響應并向用戶通報問題解決時間及方案。

對于涉及到非承建單位自主開發軟硬件產品的質量問題，承建單位將與相關廠商積極溝通，保證在第一時間內解決客戶遇到的問題。

現場技術支持

在系統運行過程中，技術服務人員搜集全面故障信息并對故障現象進行分析后，對于不能通過電話溝通協調解決的問題或其他廠商提供的產品和服務將根據具體情，為用戶提供現場技術支持。

對于由于客戶原因帶來的強制性設備參數和實際場地的改變，凡屬于本項目合同范圍內的硬件設備，均提供免費再安裝業務。

設備維修支持

本系統采用的硬件設備，凡在該硬件產品廠方保修期內如果發生以下情況：非人為原因造成設備短缺和損壞、發生故障和障礙、性能和技術指標達不到技術規范書的要求，承建單位均負責與廠方協調免費補發、修理和上門更換。對于補發、修理或更換后的設備，其運行期或保修期順延的交涉工作也由承建單位與廠方進行協調。

用戶回訪技術支持

定期用戶電話和上門回訪幫助用戶發現系統潛在的問題，解決用戶在實際使用過程中遇到的困難。承建單位將對用戶進行電話回訪和上門回訪，查找系統運行隱患，保證系統安全運行。

緊急情況技術支持

系統在運行過程中往往會受到許多突發因素的干擾產生一些不可預見的問題。根據我們以往項目的經驗，系統運行過程中可能會出現以下幾類突發性問題——設備損壞、線路故障、軟件錯誤、操作失誤。

響應時間

我公司實行7*24小時全線服務。

當接到客戶的報修電話時，客響中心會詳細記錄您的信息，并在30分鐘內再次與客戶取得電話聯系，確定工程師到達客戶現場的時間，各地市在兩小時內派出。

如果客戶所在地點沒有我公司委托服務機構，則需要增加在途時間。

上門服務工程師如果遇到特殊情況當場不能解決，我們的服務工程師會和客戶協商，得到客戶的同意后將機器帶回委托服務機構維修，維修好后無償將機器送回，或者與客戶預約第二次上門的時間再次上門。

為保證客戶的數據安全，請客戶及時對您認為重要的數據自行備份。我公司不負責提供免費數據備份及恢復服務，也不承擔相應的法律責任。

當客戶的設備出現硬件故障，且設備部件超出保修期或自身原因無法保修時，客戶需要自行購買維修所需備件，我公司工程師只向客戶做相應建議，但不得向客戶直接銷售備件。

• 培訓管理

系統管理員培訓

為了吉林農業銀行智慧用電項目正常、高效運轉，公司十分有必要對系統的管理人員和操作人員實施系統的培訓，幫助他們熟悉和掌握整套系統的運作方式，更好的使用系統，提高工作效率。

整個項目建設完成投入使用之后，僅僅依靠產品廠商和系統集成商的維護力量是不夠的，需要用戶有專門的維護人員對整個系統進行維護。具體培訓人員數量、內容和費用可由我公司與用戶協商，并提供建議方案。

培訓對象

高級管理人員：即指揮中心的領導或管理人員，公司將負責為他們提供一套完備的智慧用電系統運作管理的培訓方案。

統維護管理人員：即系統管理員，負責指揮中心日常運營維護的技術人員，公司將負責為他們提供一套針對系統優化、管理、維護的培訓方案，掌握系統維護及使用技巧，掌握指揮調度系統軟件以及期配套系統的使用。培訓方式主要采用現場培訓與授課培訓兩種。

系統操作人員：即指揮中心日常運作的工作人員，公司將負責為他們提供一套針對系統使用、操作及基本維護的培訓方案。

培訓時間：根據客戶需求具體安排。

培訓方式：采用集中培訓、現場培訓以及其他適合用戶的培訓方式相結合。

培訓目標：了解岳陽市智慧用電項目建設的目的和基本內容，明確自身在系統建設過程中擔當?shù)呢?zé)任和所起的作用。

系統地掌握應急指揮信息系統的管理和維護知識，使學員能夠成為應急指揮信息系統系統正常運轉的有力保障，熟悉并了解系統設計與集成、整體操作與維護培訓、各項功能實現、設備基本維護、軟硬件安裝與調試、各軟件系統的配置、各種設備使用和故障排除等。

達到以下培訓目標：了解應急指揮系統建設的目的和基本內容，明確自身在系統建設過程中擔當?shù)呢?zé)任和所起的作用。

鑒于以上思想，我公司總結多年用戶培訓的經驗，按照全面了解、分類培訓、考核反饋的原則，形成了一套完整、有效、可行的培訓思想和方法，即在充分了解客戶的現有水平狀況的基礎上，針對領導干部、業務人員和技術維護人員的不同需求，分類進行培訓，從而達到事半功倍的效果；在培訓過程中，科學地劃分階段，每個階段設有考核，及時反饋學員的學習狀況，以便有效地調整培訓進度、課程安排以及師資力量.
