1.4系統建設的必要性

1、用電安全隱患排查難，缺少有效的技術手段

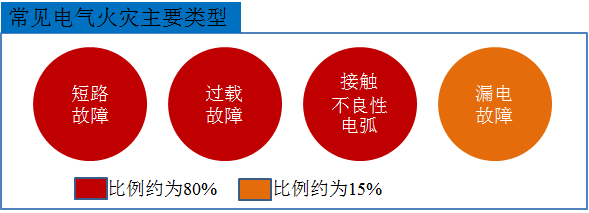

（1）電氣火災主要形成因素

電氣火災是指電能通過電氣設備及線路轉化成熱能，進而成為火源所引發的火災。主要表現為：短路、過載、高溫、漏電等引發的電弧或電火花、導線設備自燃等引燃周圍可燃物或氣體而導致的火災。

（2）電氣火災隱患特性

隱蔽性：電氣線路通常敷設在隱蔽工程內（如吊頂、電纜溝內），出現線路破損、漏電、線路過熱等隱患很難肉眼觀察到。

動態性：隨著時間，線路中設備的開啟或關閉等運行，用電設備的增加，用電環境的改變，電氣線路出現隱患的概率逐漸增加。

持續性：一旦設備或線路出現了安全隱患，只有斷電后才會消失。

廣泛性：在電氣系統中，從高壓到低壓，從線纜到電氣設備，用電的地方都會存在電氣火災隱患。

（3）傳統的用電安全管理弊端

由于電氣線路隱患存在廣泛、隱蔽、持續、動態等特性，常規的專業電工巡檢和排查工具、方法都無法做到線路全面的監測和24小時持續監測，所以專業電工也無法完全消除電氣火災隱患。

2、用電安全隱患監管難，缺少合理的監管模式

用電安全的專業性要求較高，同時由于新技術、新設備的不斷涌現，監管難度越來越大，對監管部門的監管壓力也逐漸增大。

1.5系統建設效益

與此同時，在以物聯網為基礎的“智慧城市”建設潮流的背景下，智慧用電安全隱患監管服務系統的建設將給水土派出所提高管理效率：

1. 開啟電氣安全服務之先河，實現電氣安全隱患統一監管，實現“互動安全，隨手掌控”的電氣安全管理模式；
2. 有效降低派出所潛在的電氣線路和用電設備存在的風險；
3. 有效提升派出所用電管理和安全維護效率，節省用電安全管理成本；
4. 有效提升派出所電氣設備本質安全水平；
5. 健全社會化服務體系，提升用電主體責任意識，為安全監管提供科技支撐。
6. 智慧用電安全隱患監管服務系統的建設是政府監管與防范電氣火災的有力工具。

二、派出所用電情況概述

2.1辦公環境現狀

辦公樓是派出所的管理中樞，戶籍室、檔案室、技術監控室、物證保管室等都設置在辦公樓。派出所辦公樓是服務于人民的基礎，隨著電子信息化的應用及縱深推進，辦公區域的設備越來越多，對用電環境的要求也越來越高，基層電力管理科技人員少、運維轄區大，往往難以及時掌握用電運行狀況、實時狀態。線路出現用電量過大，插座松動老化等，這些隱含的風險一旦突發，輕則損壞線路以及破壞設備設施，影響辦公樓正常；重則引發電氣火災事故，被相關部門追究責任。因此對于用電的安全、控制、分級管理、節能等都有更高的管理需求，就目前貴單位用電安全的管理手段很難快速、高效、清晰的將這些問題一一掌控。

傳統的用電管理沒有智能化管理，只是用機械空開將照明、插座、空調等線路分開，線路老化程度無據可循，插座是否老化打火無法檢測，下班后辦公室是否有帶電設備沒有監控，值班人員排查困難。一旦出現線路故障起火，插座打火起火，帶電設備自燃、爆炸等情況，后果不堪設想。

2.2用電安全現狀

1. 出現跳閘現象

某些配電箱線路達不到要求，一旦使用大型用電設備極易發生跳閘，這就是隱藏的安全隱患，技術員很難排查出具體是什么原因，這就需要依靠科學的技術，互聯網的力量來排查故障，降低甚至杜絕電氣火災的發生。

（2）存在管理維護盲區

在用電設備的管理與維護上存在著盲區,一旦用電設備出現問題，環境溫濕度會急劇變化，設備運行過程中也極易出現漏電、短路等情況，這些問題的產生可能會帶來其他用電設備故障造成不可估量的損失。

（3）用電安全管理維護方式落后

在電器設備和空調的日常管理中，主要靠人工現場巡檢和維護為主，對用電線路、溫度、電流及電壓的監控，受工作條件影響也不易做到，無法及時發現故障，出了問題或事故才能事后彌補。這樣一來，管理工作就無法真正落到實處，也無法從管理中要求效益。

三、項目建設內容

根據對水土派出所用電安全進行現場勘查，一樓、二樓、三樓、四樓二級配電箱里面線路存在著一定的電氣安全隱患，如果一旦發生電氣故障會對派出所辦公區域的硬件設備及設施造成一定的損失，現場勘查派出所的辦公區跟一般辦公區域不一樣，由于派出所辦公區的特殊性及安全性，所以建議對一樓、二樓、三樓、四樓二級配電箱及三樓裝備室與資料室、二級配電箱及終端安裝用電監控探測器及滅弧式短路保護器。

一樓屬于派出所的重要辦公區域，辦公設施居多；二樓屬于派出所民警辦公區域及會議中心；三樓屬于派出所的重要樓層：四樓屬于派出所的頂層。所以建議在一樓二級配電箱處、二樓二級配電箱處、三樓二級配電箱處、四樓二級配電箱處安裝用電監控探測器，通過傳感器對所有用電環境的電壓、電流、漏電、溫度等物理量進行實時監控，并在顯示界面直接顯示出來，通過無線通信方式把數據實時上傳到單位管理人員或統一安全管理員和系統云平臺監控中心進行監控。在運行監視中，還可以通過操作按鍵實現多種電參量的檢查、自檢和復位等功能操作。

資料室裝備室兩個特殊性房間均在三樓，所以建議在三樓加裝滅弧式短路保護器，確保兩個重要房間的安全性，實時檢測電氣線路中的電弧情況，在短路和過載發生時自動切電，使得故障點無危險性火花產生，徹底杜絕短路和過載發生火災的可能性；同時也會將用電安全參數通過專用傳輸通道上傳至貴單位管理人員。

四、系統及產品概述

4.1智慧用電云平臺

針對消防監管及維保的特點，結合現階段火災報警系統的技術現狀，采用先進的物聯網技術、云平臺、大數據、移動互聯網等多媒體技術，多種通訊手段互備運行，自動報警和控制技術、消防地理信息技術等先進技術，解決消防電子政務一體化、消防設施維保正常化、火情故障報警自動化、火情處置三維原景呈現等問題。

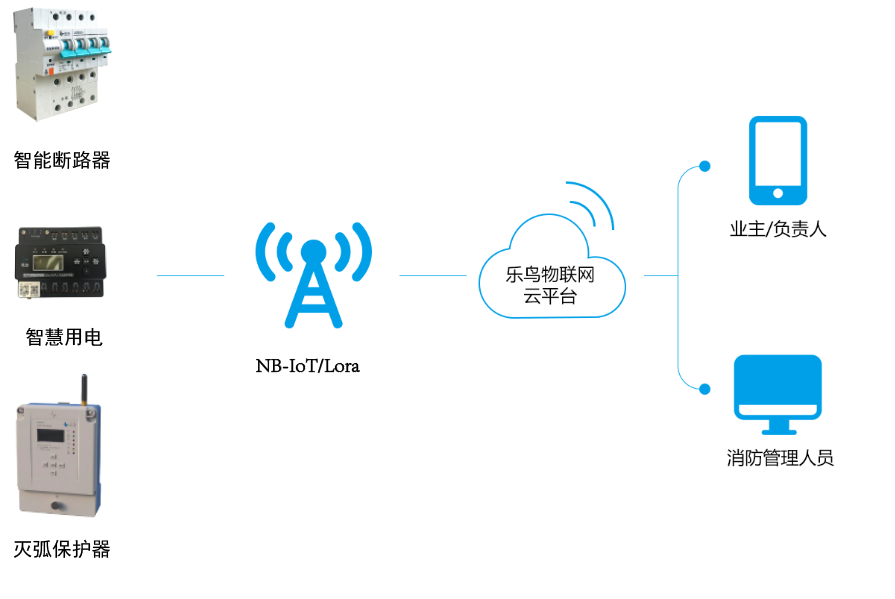

系統拓?fù)鋱D

平臺首頁

4.2 LN6M-LIT4V3A3用電監控探測器

準確、實時地接收監測線路中的剩余電流、溫度、電流、電壓、功率、頻率、電度、故障電弧等變化信息，當監測線路發生異常時，能夠迅速發出報警信息并準確顯示故障原因，實現配電線路用電信息的監控與上傳。

（1）系統功能

1. 可有效預防火災發生，更全面、精準的監控電氣電路運行的各種指標數據。
2. 智慧安全用電管理系統通過與NB-iot網絡，實現了真正的無距離電氣火災監控管理。
3. 火災的監控與報警基本不需要人工參與到電氣電路的監控和預警工作中。
4. 監控設備可在電氣線路發生異常的第一時刻進行自動預警，控制情況惡化。
5. 實時、無線數據傳輸，后臺軟件系統的支撐，及時把控電氣電路運行情況。

（2）技術參數

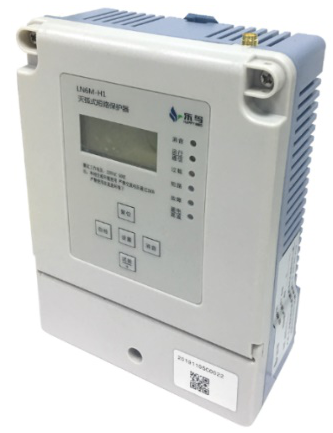

4.3LN6M-H1滅弧式短路保護器

有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

（1）系統功能

1. 短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。
2. 過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3-60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。
3. 表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。
4. 過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
5. 配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
6. 漏電流監測功能。當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

（2）技術參數

4.4系統優勢

1.大數據實時監控

通過電氣安全數據的高效傳輸，利用手機APP端和電腦WEB端實現對電氣安全隱患的遠程實時監管和精準定位。

1）線路整體運行狀況，異常線路數量及其異常原因等。

2）線路詳細運行狀況，包括供電模式、電壓、電流、功率、溫度、報警信息等。

3）線路報警功能，報警信息實時顯示。

4）線路異常信息短信、郵件通知。

2.有效防止電氣火災的發生

電氣火災的主要原因是直接短路、過載性短路、老化性短路、接觸不良性短路等造成。滅弧式電氣防火保護裝置徹底消除了短路故障點的危險性火花，有效防止電氣火災的發生。

3.外設管理

1）線路供電方式選擇。

2）線路遠程控制。

3）線路保護閾值設置，包括電壓、電流、功率、溫度等參數的保護閾值。

4）線路保護時間設置，保護時間段內禁止任何操作。

4.隱患排查治理

隱患現場排查后，排查人員可直接用APP將過程與結果上傳至平臺留痕。解決用電不透明、私拉亂接、用電器使用不規范、線路嚴重老化等問題，是電氣安全管理員迅速排查治理隱患的“好幫手” 。

5.用電安全分析報告

通過云平臺服務和云計算技術實現對電氣安全數據多維度、全角度的科學分析及處理，用戶可以在線查看電氣安全的歷史事件，可以查看周報表、月報表、年報表、自定義報表。還可以下載、打印這些報表或者設置自動發到指定的郵箱。

4.5產品配置清單

本項目產品安裝地址為水土派出所，根據現場統計結果以及具體功能要求，特編制以下方案，配置方案清單如下：

五、智慧用電建設對水土派出所用電的意義

智慧用電安全隱患監管服務系統，開啟電氣安全服務模式之先河，有效提高用電單位對電氣安全的管理水平，具體表現如下：

1.省成本：極大提升了用電管理和安全維護效率，可大大節省日常用電及安全維護的人力、物力成本。

2.省力：遠程監控、用電透明化等功能使得隱患故障可遠程監控點位，不用繁重的日常人力巡查，系統就可實現便捷維護。

3.省心：軟件應用等功能讓用電單位實行智慧用電和安全管理，現場用電狀態安全信息一觸即得。

智慧用電安全隱患監管服務系統把潛伏在我們身邊、不易察覺的諸多電氣安全隱患實時動態地展現在我們眼前。為派出所提出可能存在的電氣安全隱患和改進建議，并根據需要參與電氣安全隱患整改，提供相關數據建議供派出所在用電管理中的決策參考。

智慧用電安全隱患監管服務系統的廣泛應用，大幅度地降低因電氣隱患而引發的火災，電氣火災事故防范成效明顯，真正實現了電氣及消防安全看得見、摸得著、防得了、控得住。

六、售后服務及保障措施

（1）系統維護和技術支持目標

北京樂鳥科技公司擁有一支受過良好培訓且富有經驗的技術支持服務隊伍，對系統運行中可能出現的技術問題完全有能力做好完整、及時、貼身的技術服務，在售后服務和技術支持過程中，公司將在項目進行和售后服務過程中協調并努力解決各方面的問題，為用戶創造可靠的在線業務環境。

（2）系統維護和技術支持的范圍

所有與本項目有關的軟件、硬件、網絡都在售后服務和技術支持的范圍內。

（3）系統維護和技術支持的原則

為客戶切實解決問題，在項目進行的任何一個階段均會詳細考慮用戶的實際情況，保護用戶的軟硬件投資。為用戶提供詳實、周到的解決方案和全方位的技術支持，確保派出所智慧消防項目的網絡等硬件、軟件系統在整個項目生命周期內所有的技術問題均可以得到我公司的幫助和支持。

（4）系統維護期

硬件設備運抵客戶方之日起，即進入了售后服務期。北京樂鳥科技有限公司會對項目所提供的所有硬件設備根據廠商提供的標準保修期限進行保修。對于在保修期內正常使用過程中出現的設備損壞，公司將會對設備提供免費的上門維修服務，對于由于非正常使用造成的設備損壞或保修期后的設備損壞，承建單位僅收取所損壞的零部件的更換或維修費用、相應的運輸費用。

（5）安全咨詢、通告服務概況

公司盡可能為用戶提供盡量全面的安全知識、安全技術咨詢服務，為用戶解決安全問題，并為用戶主動提供最新的安全技術動態信息，從人員安全技術提高的角度來解決安全問題。

（6）服務方式

公司將為派出所智慧用電項目提供電話技術支持、現場技術支持、設備維修支持、技術人員輔導、用戶回訪技術支持、緊急情況方案支持等方式的售后服務和技術支持。

（7）緊急情況技術支持

系統在運行過程中往往會受到許多突發因素的干擾產生一些不可預見的問題。根據我們以往項目的經驗，系統運行過程中可能會出現以下幾類突發性問題——設備損壞、線路故障、軟件錯誤、操作失誤。

（8）響應時間

我公司實行7*24小時全線服務。

當接到客戶的報修電話時，客響中心會詳細記錄您的信息，并在30分鐘內再次與客戶取得電話聯系，確定工程師到達客戶現場的時間，各地市在兩小時內派出。

如果客戶所在地點沒有我公司委托服務機構，則需要增加在途時間。

上門服務工程師如果遇到特殊情況當場不能解決，我們的服務工程師會和客戶協商，得到客戶的同意后將機器帶回委托服務機構維修，維修好后無償將機器送回，或者與客戶預約第二次上門的時間再次上門。

為保證客戶的數據安全，請客戶及時對您認為重要的數據自行備份。我公司不負責提供免費數據備份及恢復服務，也不承擔相應的法律責任。

當客戶的設備出現硬件故障，且設備部件超出保修期或自身原因無法保修時，客戶需要自行購買維修所需備件，我公司工程師只向客戶做相應建議，但不得向客戶直接銷售備件。
